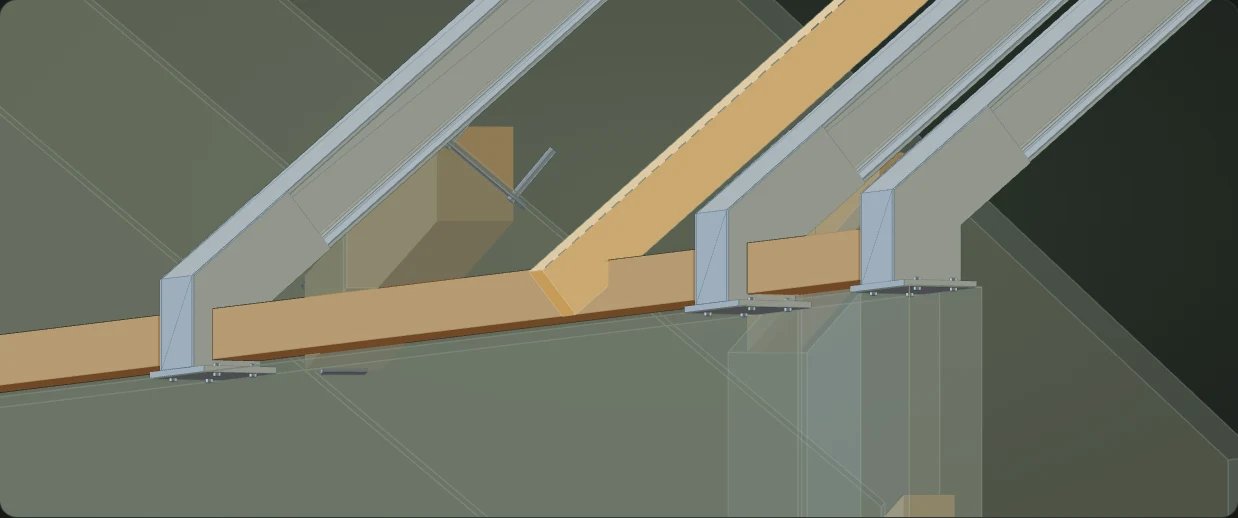

Ko pogledamo leseno konstrukcijo, najprej opazimo njeno obliko. Razpon. Ritem špirovcev. Čiste linije nosilcev. Toda na mestih, kjer se elementi srečajo, se odloča tudi o tem, kako bo konstrukcija izdelana in sestavljena.
Spoj zato dobi mesto že v modelu. Ob njem uskladimo geometrijo lesa, obdelave, pritrdila in zaporedje montaže. Z enakim ciljem: da se načrt, delavnica in gradbišče razumejo.
Najprej razumemo nalogo.
Pred izbiro pritrdila je treba vedeti, kaj mora povezava opraviti. Kateri elementi se srečajo? Kako potekajo sile? Koliko prostora ostane ob robu lesa? Bo spoj viden in ali bo do njega med montažo mogoče dostopati?
Pri maric.design se osredotočamo na tehnično pripravo in uskladitev izvedbe. Izhajamo iz projektne rešitve, odgovorni projektant konstrukcije pa določi oziroma preveri obtežbe, nosilnost in končno izbiro pritrdil po aktualni evropski tehnični oceni (ETA) ter dokumentaciji proizvajalca.
Dva vijaka. Različni vlogi.
HBS in VGZ sta dober primer, zakaj v pripravi ni dovolj zapisati samo »vijak«. Vrsta navoja in oblika glave vplivata na način delovanja in vgradnje. Izdelka imata različni vlogi; izbira je odvisna od projektiranega spoja.
HBS
Vijak z ugrezno glavo. Delni navoj pri ustrezni umestitvi omogoča pritegovanje enega lesenega elementa k drugemu.
VGZ
Vijak s cilindrično glavo. Proizvajalec ga predvideva za povezovanje lesenih elementov in konstrukcijske ojačitve.
Uradni viri: Rothoblaas · HBS · Načelo delnega navoja (PDF) · Rothoblaas · VGZ
Detajl potrebuje svoj prostor.
Za tehnično pripravo potrebujemo točno oznako pritrdila, njegov položaj, smer vgradnje in predvideno dolžino. Preverimo tudi, ali se v prostoru sreča z drugim pritrdilom ali z izrezom. Pogled od spredaj lahko takšno kolizijo skrije; prostorski pregled jo pomaga odkriti.
Predstavljajmo si nosilec z več priključki na kratkem odseku. Vsak spoj zase je lahko na risbi jasen. Ko jih postavimo v isti model, vidimo, koliko prostora si delijo vijaki, izvrtine in drugi deli. Potrebne spremembe uskladimo s projektantom in prenesemo v povezane risbe.
Skrit spoj. Premišljena montaža.
Pri vidnih lesenih konstrukcijah je lahko cilj miren stik dveh elementov. ALUMIDI je primer aluminijastega spojnika za skrite povezave. Njegova geometrija vpliva tudi na pripravo lesenega elementa.
V modelu uskladimo prostor za spojnik, izrez, izvrtine in izbrana pritrdila. Nato preverimo še pot montaže: s katere strani element vstavimo, kdaj namestimo pritrdila in kje potrebujemo prostor za orodje.
Tudi Rothoblaas v svojem primeru prefabrikacije opisuje predhodno nameščanje spojnikov v delavnici. Za posamezen projekt je treba tak pristop uskladiti s transportom in dejanskim zaporedjem sestavljanja. V tehnični pripravi zato obdelavo lesa in montažo obravnavamo skupaj.
Uradni viri: Rothoblaas · ALUMIDI · Projektiranje za izdelavo in montažo
Že pri risanju pomislimo na roke, ki bodo konstrukcijo sestavile.
Povezava se nadaljuje do podlage.
Detajl ob vznožju lesene stene poveže različna materiala in različne izvajalce. WHT je primer sistema hold-down za natezne povezave, med drugim med lesom in betonom. Konkretna izvedba je odvisna od dokumentirane konfiguracije in izbranih pritrdil.
Pri usklajevanju takšnega stika potrebujemo več kot simbol kotnika. Pomembni so položaj stene, debeline slojev, podložke, sidra, robovi podlage in prostor za vgradnjo. Če se podlaga ali sestava spremeni, mora spremembo dobiti tudi detajl.
Uradni viri: Rothoblaas · WHT
En detajl. Isti podatki povsod.
Ko je rešitev usklajena, mora imeti enak pomen v modelu, risbi, kosovnici in pripravi obdelav. Oznaka elementa poveže informacije. Izrez na risbi ustreza izrezu v modelu. Seznam pritrdil se nanaša na izbrano konfiguracijo. Revizija je razpoznavna tudi v delavnici.
Za določene spoje proizvajalec ponuja računsko orodje MyProject. Takšna orodja pomagajo pri preverjanju posameznih rešitev; še vedno potrebujejo ustrezne vhodne podatke in presojo odgovornega projektanta. Prostorsko usklajen model sam po sebi ne potrdi nosilnosti.
Vrednost tehnične priprave je v prenosu odločitve: iz detajla v informacije, s katerimi lahko naslednji človek nadaljuje delo. Od pregleda do izdelave in montaže ostane jasno, kateri element je pred njim in katera rešitev velja.
Uradni viri: Rothoblaas · MyProject
Za poglobljen pogled.
Dokumentacija in dodatno branje pri izvoru.
Neodvisen izobraževalni članek maric.design. Izdelki Rothoblaas so predstavljeni kot tehnični primeri. Članek pojasnjuje načela priprave; izvedbeni detajl in nosilnost za posamezen projekt preveri odgovorni projektant konstrukcije.
