V delavnici potrebujemo mere. Pri pripravi stroja podatke o obdelavah. Pri usklajevanju objekta pa pogled na celoto.
Ista lesena konstrukcija zato dobi več uporabnih zapisov. PDF, BTL in IFC povezuje skupen model, vsak pa odgovarja na drugo vprašanje.
Vsak izhod ima svojo nalogo.
Pri maric.design pripravo prilagodimo temu, kdo bo podatke uporabil. Pred začetkom uskladimo način izdelave, potrebe projektne ekipe in zahtevane izhode. Tako delavnica dobi razumljivo risbo, priprava proizvodnje ustrezne podatke, ostali sodelujoči pa model za prostorsko koordinacijo.
| Izhod | Komu pomaga | Kaj pojasni |
|---|---|---|
| Delavnici in montaži | Mere, oznake, prereze in položaj elementov. | |
| BTL | Pripravi CNC proizvodnje | Geometrijo elementa in opis podprtih obdelav. |
| IFC | Projektni ekipi | Prostorsko razmerje konstrukcije do drugih delov objekta. |
PDF. Da človek vidi, kaj sledi.

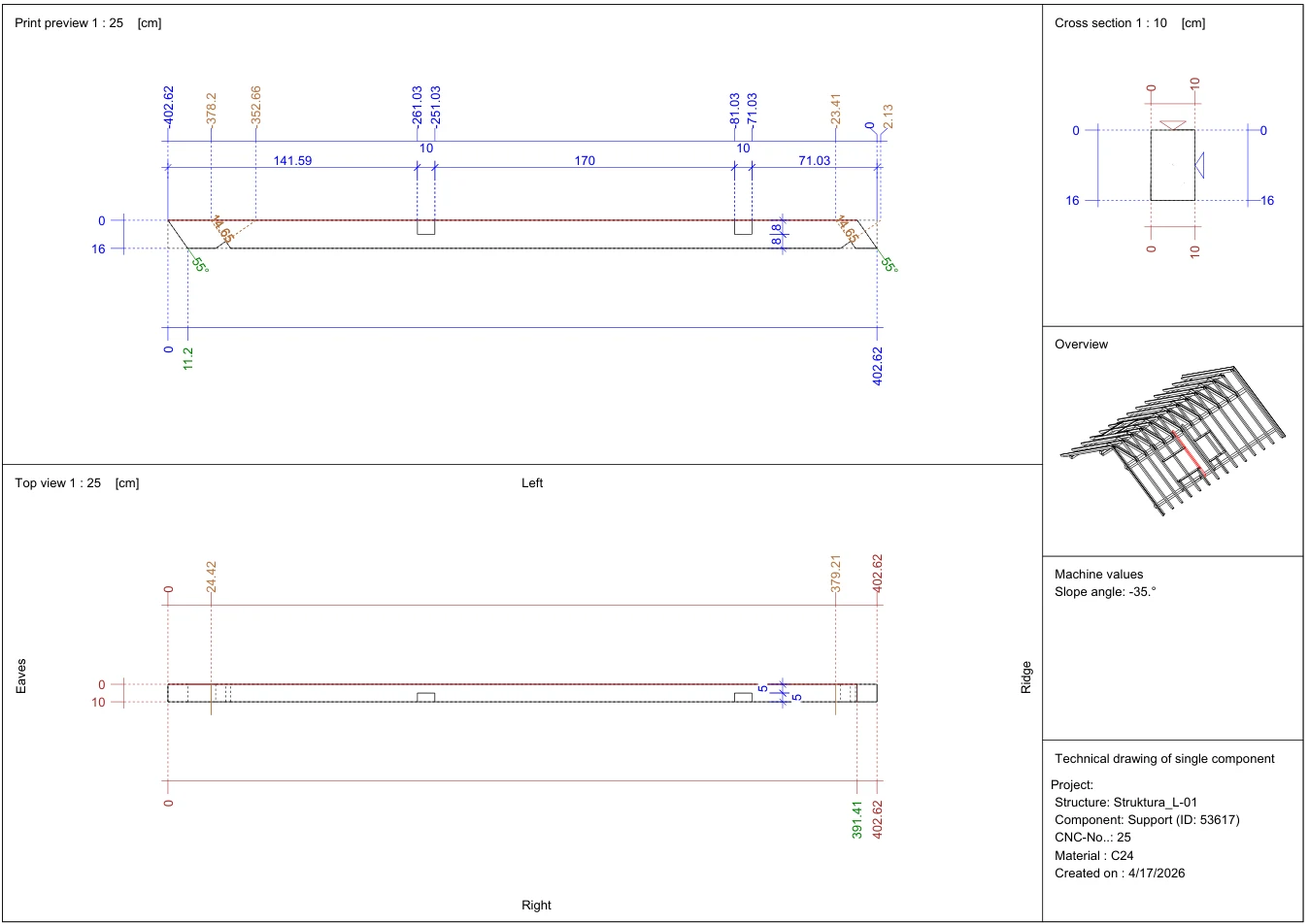

Delavniški načrt zbere poglede, prereze, mere in oznake, ki jih potrebuje izvajalec. Pri lesenem elementu je pomembno, s katere strani ga gledamo, kje je referenčni rob in kako je obdelava orientirana. Dobra risba to pokaže brez ugibanja.
Poleg posameznega kosa potrebujemo tudi njegovo mesto v konstrukciji. Oznaka na načrtu poveže element s sestavnim pogledom in kosovnico. Obseg risb prilagodimo dogovorjeni izdelavi in montaži; pripravimo lahko podlage za ročno izdelavo ali dokumentacijo ob CNC pripravi.
BTL. Ko geometrija postane podatek.
BTL je format za opis lesenih elementov in njihovih obdelav. V pripravi CNC proizvodnje se ti podatki prenesejo v ustrezno programsko okolje stroja. Tako se geometrija iz modela poveže z informacijami, ki jih proizvodnja potrebuje za obdelavo.
Pred oddajo uskladimo podprto različico formata, opremo in vrste obdelav. Uvoz mora preveriti tudi priprava proizvodnje na konkretnem stroju. Doseg orodij, vpenjanje in dejanske zmožnosti stroja odločajo o tem, kako bo element izdelan. Datoteka BTL zato še ni potrditev, da lahko vsak stroj izvede vsak izrez.
Uradni viri: Design2machine · standard BTL
IFC. Da ekipa vidi isto celoto.
IFC je odprt standard za izmenjavo podatkov o grajenem okolju. Pri koordinaciji omogoča, da konstrukcijo pregledamo v razmerju do drugih delov objekta, tudi kadar ekipe uporabljajo različne programe. V naši tehnični pripravi je IFC4 eden od izhodov, ki jih pripravimo po dogovoru.
Za uporaben pregled uskladimo položaj modela, orientacijo, enote in podatke, ki jih potrebuje prejemnik. Nato preverimo, kako izvoz odpre njegovo programsko okolje. Tak pregled pomaga opaziti prostorska neskladja; ne nadomesti delavniških risb, priprave stroja ali statičnega preverjanja.
Uradni viri: buildingSMART · standard IFC
Ena sprememba. Usklajeni izhodi.
Če se spremeni geometrija spoja, sprememba zadeva tudi risbo in pripravo obdelav. Če se premakne element, mora pravilen položaj videti tudi projektna ekipa. Pred oddajo zato pregledamo, da izhodi pripadajo isti usklajeni različici konstrukcije.
Jasna predaja pove, katera revizija velja, kaj paket vsebuje in kaj je treba še potrditi. To je trenutek, ko dober model postane uporabna podlaga za naslednjega človeka v procesu.
- Enake oznake elementov v povezanih izhodih.
- Razpoznavna revizija in dogovorjen obseg dokumentacije.
- Preverjen prenos v okolje, kjer bodo podatki uporabljeni.
Pravi podatek. V pravem formatu. Za naslednji korak.
