Konstrukcije · HEA
Les in jeklo. Premišljen razpon.
Primer konstrukcije, kjer se les poveže z jeklenimi HEA profili. Poglejte vlogo posameznih materialov in kako njihove stike upoštevamo v tehnični pripravi.
Oglejte si konstrukcijo z vseh strani.

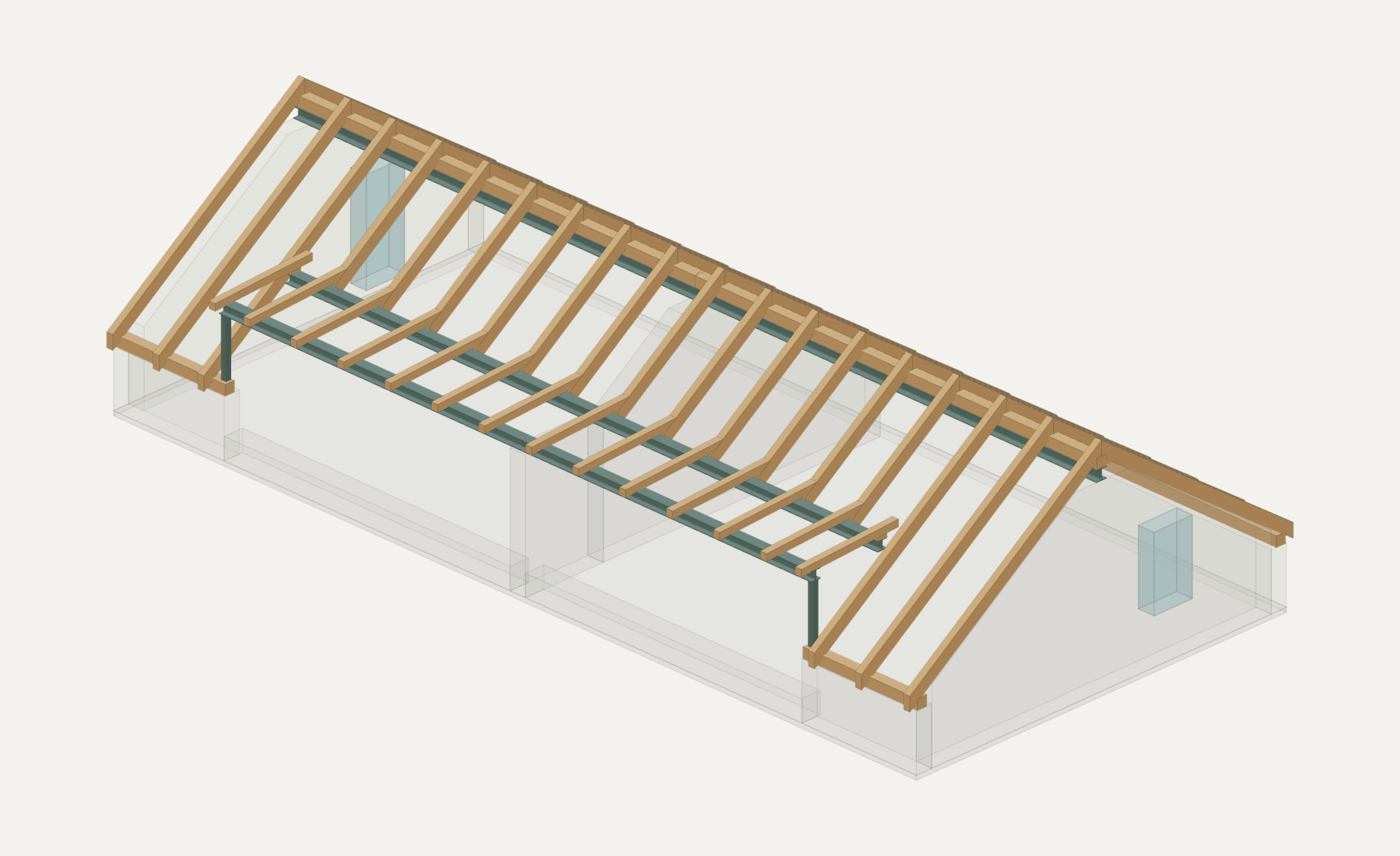

Dejanski projektni model. Barve ločujejo les, jeklo in objekt.
Jeklo ima svojo nalogo.
HEA je družina jeklenih profilov s širokima pasnicama in prerezom v obliki črke H. V prikazani konstrukciji so trije takšni nosilci povezani z lesenim ostrešjem in dvema jeklenima podporama.
Stik poveže materiala.
Pomembni so položaj naleganja, pritrdila, odprtine in dostop pri montaži. V tehnični pripravi uskladimo prostor, ki ga posamezen detajl potrebuje.
En model za uskladitev.
Geometrijo lesa in jekla pregledamo v skupnem prostoru. Dogovorjene položaje nato prenesemo v delavniške risbe in pripravo obdelav.
Povezava materialov
Dve vlogi.
Ena konstrukcija.
Posamezne skupine si oglejte v istem položaju kot v celotnem modelu.
Jeklo.
Trije nosilci in dve podpori iz prikazanega modela. Izoliran pogled pokaže njihovo razporeditev pod ostrešjem.
Les.

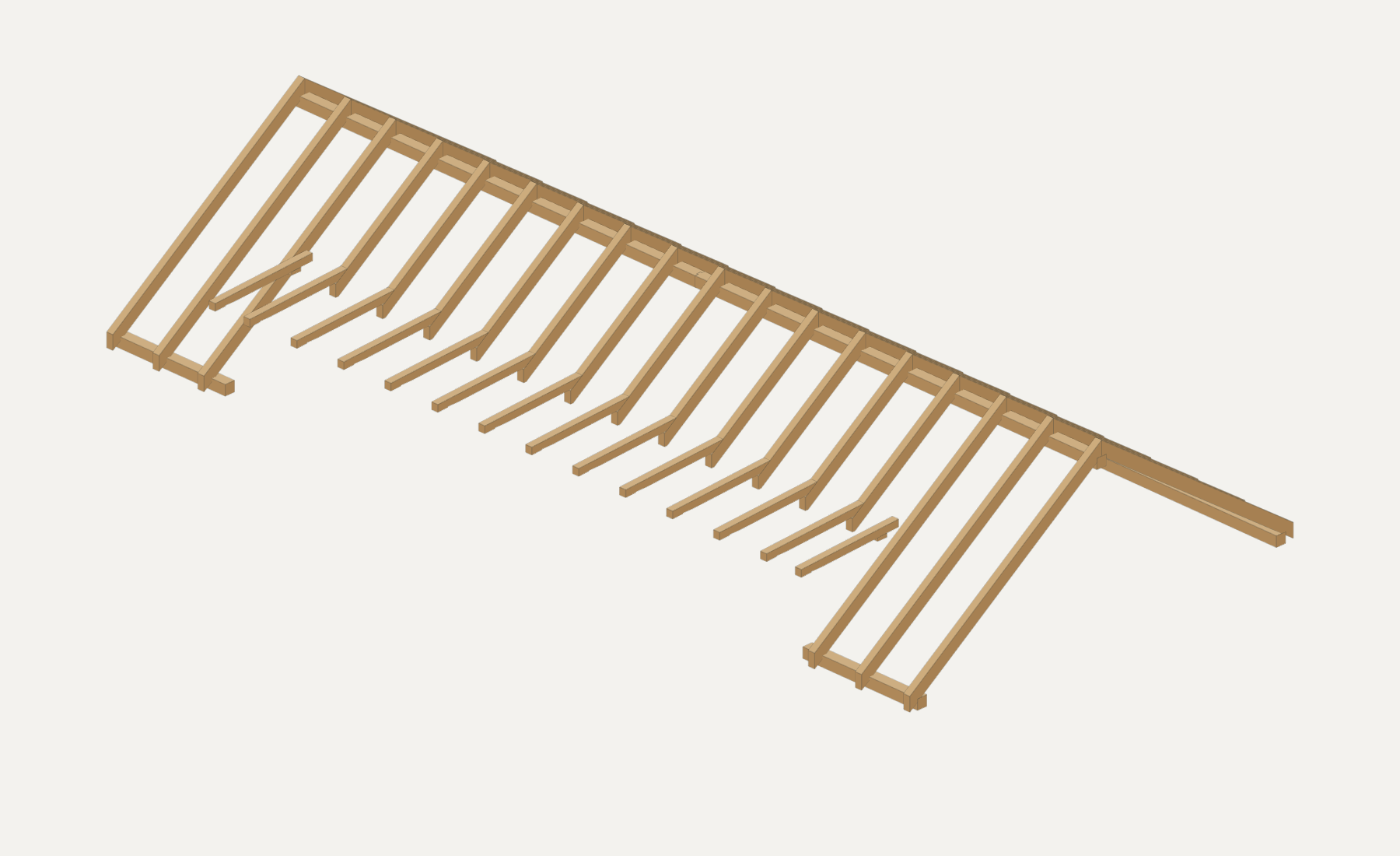

Leseni elementi oblikujejo streho. Skupen model omogoča pregled njihovega položaja glede na jeklene nosilce.
Od blizu
Kjer se materiala srečata.

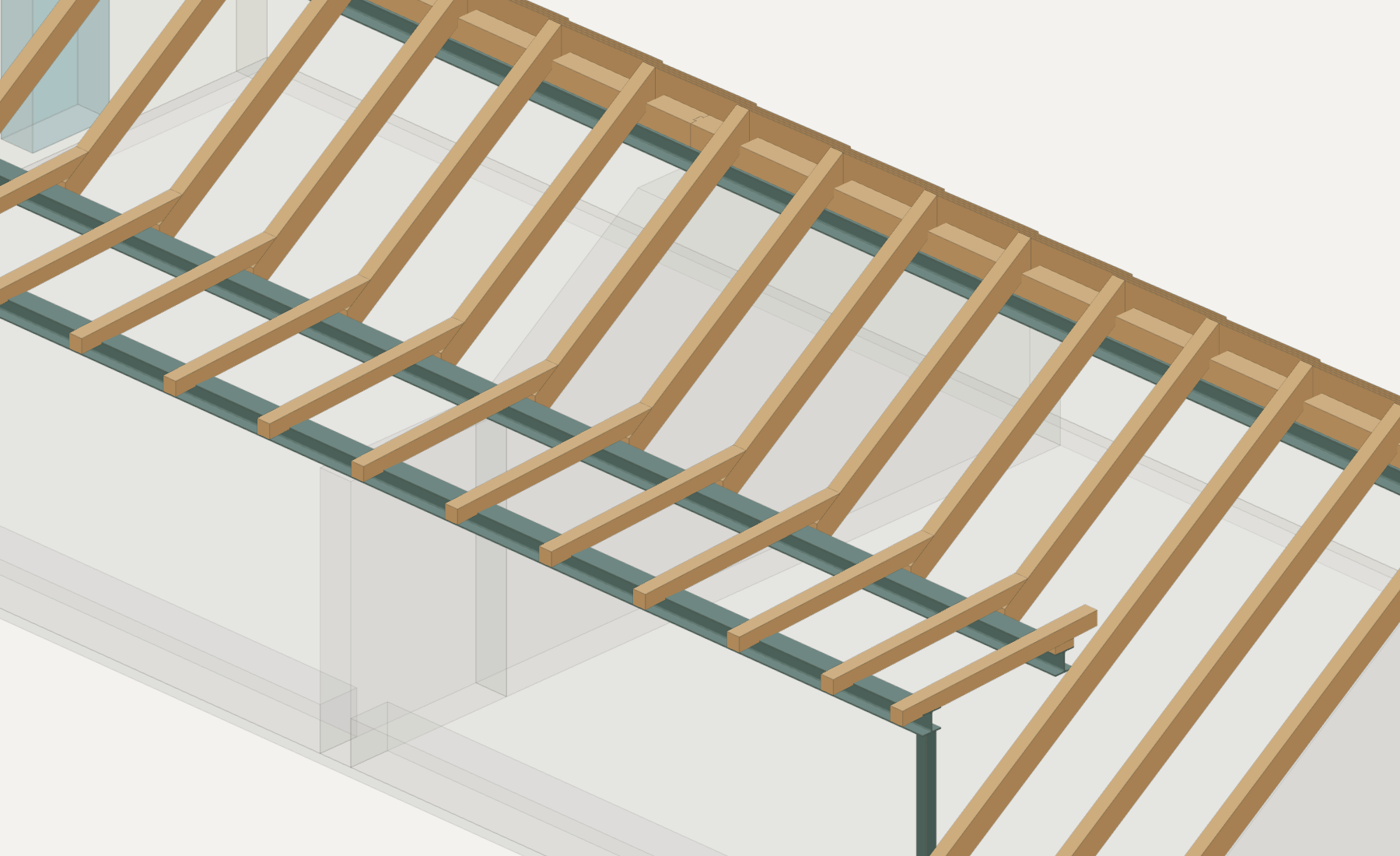

V tehnični pripravi uskladimo naleganje, položaj pritrdil in dostop za montažo. Približan pogled pokaže razmerje lesenih elementov do jeklenih nosilcev.
Razpone, prereze in povezave za konkretne obtežbe ter podpore določi oziroma preveri odgovorni projektant konstrukcije.
