En model. Skupen pogled.
Kako maric.assembly povezuje tehnično pripravo, proizvodnjo, monterje in stranko. Danes interna rešitev maric.design. Naslednji korak: komercialna različica.
Od priprave do zadnjega kosa.
Zakaj smo jo razviliKAJ JE MARIC.ASSEMBLY?
Model ne sme
ostati samo
v pisarni.
Pri tehnični pripravi nastane veliko znanja: položaji elementov, stiki, oznake, mere in odločitve. Na poti do delavnice in gradbišča mora to znanje ostati razumljivo.
maric.assembly je naš spletni pregledovalnik konstrukcij. Pripravljeni IFC model odpre v preprostem vmesniku, po potrebi ga poveže s podatki BTL in omogoči pregled na telefonu ali računalniku.
Razvijamo ga iz konkretne potrebe: da pripravljavec, proizvodnja, monter in stranka lažje pokažejo na isti element. Da vprašanje »kateri kos?« dobi jasen odgovor.
Spoznaj štiri pogledeMOST MED PISARNO, DELAVNICO IN GRADBIŠČEM

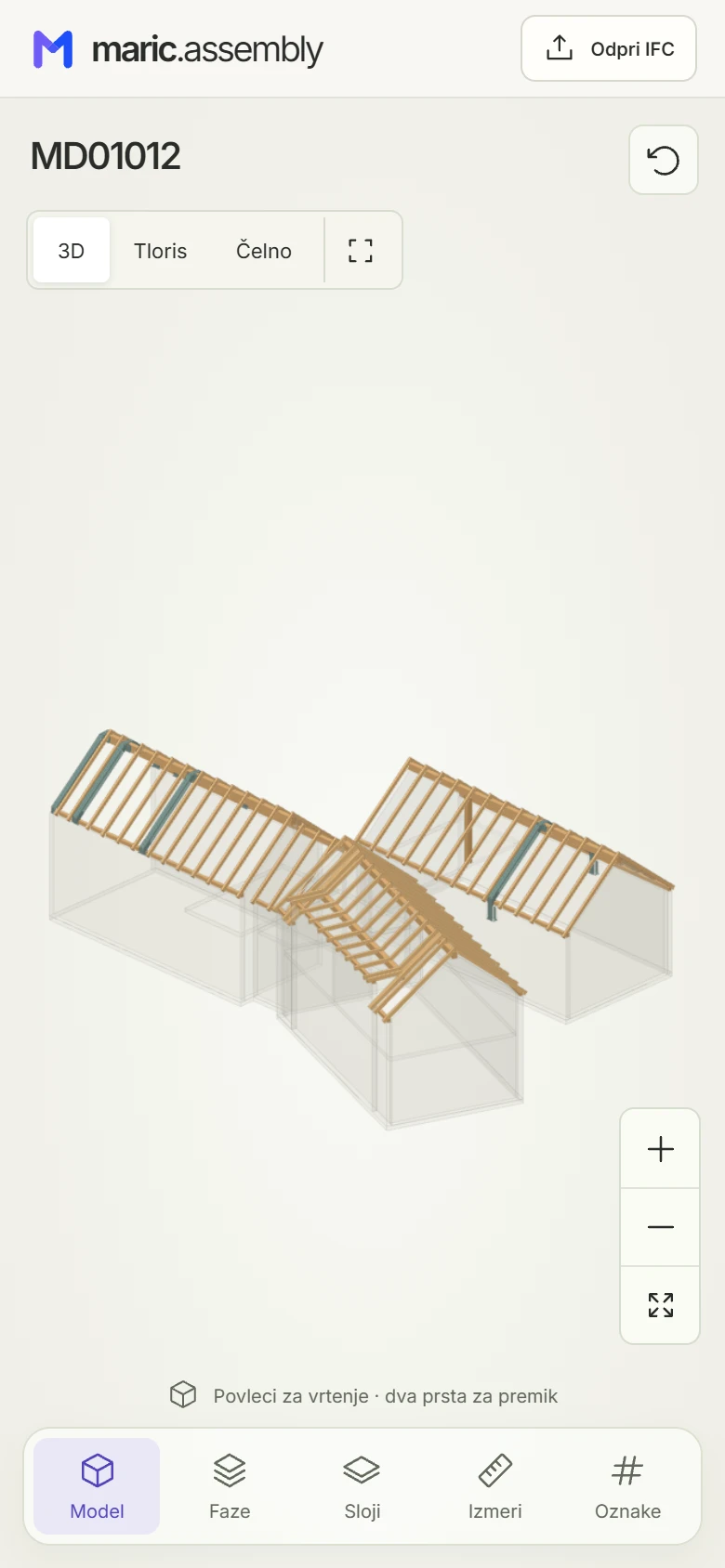

Štirje pogledi.
Ista konstrukcija.
Vsak v projektu potrebuje nekaj drugega. Skupen model pomaga, da govorimo o istem.
01 / ODLOČITVE DOBIJO OBLIKO
Znanje iz priprave.
Dostopno vsem.
V pripravi uskladimo geometrijo, stike, oznake in dokumentacijo. maric.assembly ta pripravljeni model odpre tudi ljudem, ki ne delajo v programu CAD. Konstrukcijo lahko pogledajo v prostoru in vprašanje povežejo s konkretnim kosom.
Pripravljavec naloži IFC in po potrebi pripadajoči BTL, preveri pripravljeni prikaz ter deli projektno povezavo.

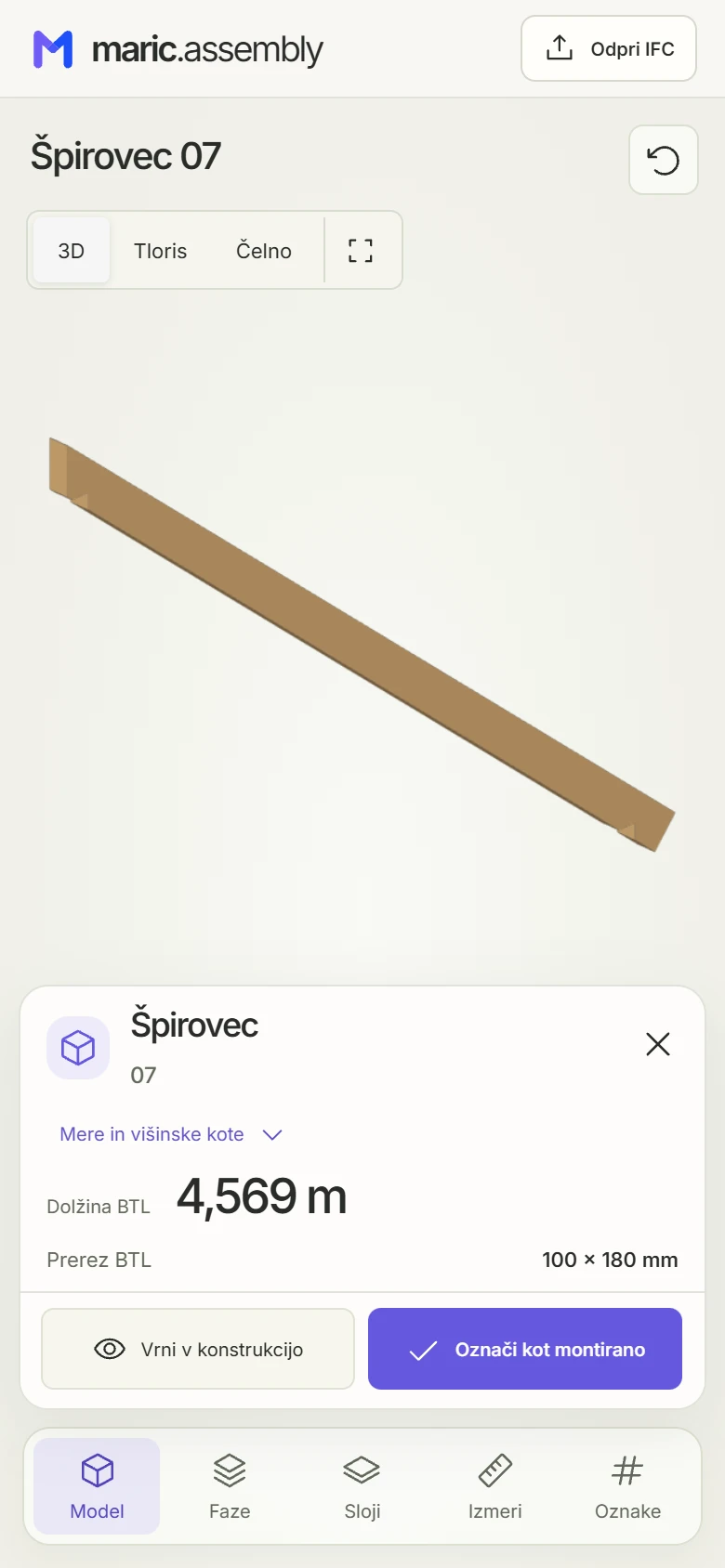

02 / OD MODELA DO KOSA
Ista oznaka.
Jasen kontekst.
Delavniški načrt, kosovnica in CNC podatki imajo vsak svojo nalogo. Prostorski pregled jim doda kontekst: kje je kos v konstrukciji, kako je obrnjen in s katerimi elementi se sreča. Pri potrjeni povezavi z BTL so ob njem tudi številka kosa, material in prerez.
Aplikacija podpira pregled pripravljenih podatkov. Izdelava in krmiljenje CNC ostaneta v proizvodnem postopku.
03 / PRIPRAVA GRE NA TEREN
Model na telefonu.
Detajl pri roki.
Na gradbišču izklopimo sklope, ki zakrivajo pogled, odpremo posamezen element in preverimo njegov položaj. Tloris ostane tloris. Dotik roba pokaže mero, pogled na lego pa pomaga razumeti višinsko razliko. Ko je kos montiran, ekipa zabeleži napredek.
Pri deljenem projektu se montažne oznake shranjujejo skupno. Sprememba slojev vpliva samo na pogled posameznega uporabnika.

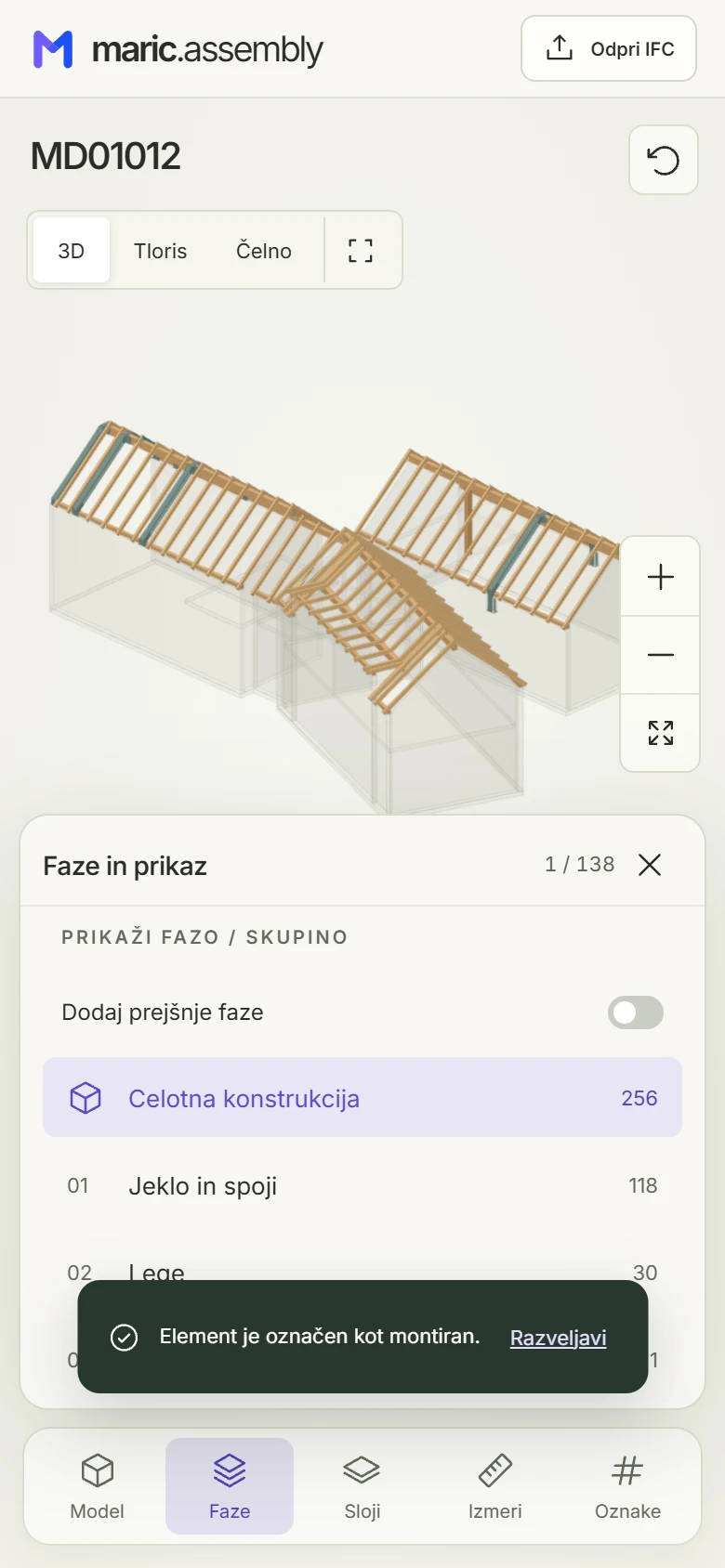

04 / SKUPEN JEZIK PROJEKTA
Lažje si predstavljaš.
Lažje se pogovoriš.
Stranki ni treba poznati vseh risarskih oznak, da razume obliko konstrukcije. Prek povezave lahko pogleda model in vidi napredek, ki ga označi ekipa. Pogovor o tem, kaj je predvideno in kaj je že sestavljeno, dobi skupno vizualno izhodišče.
Evidenca prikazuje stanje, ki ga vpiše ekipa. Potrjevanje izvedbe ostaja del dogovorjenega postopka na projektu.

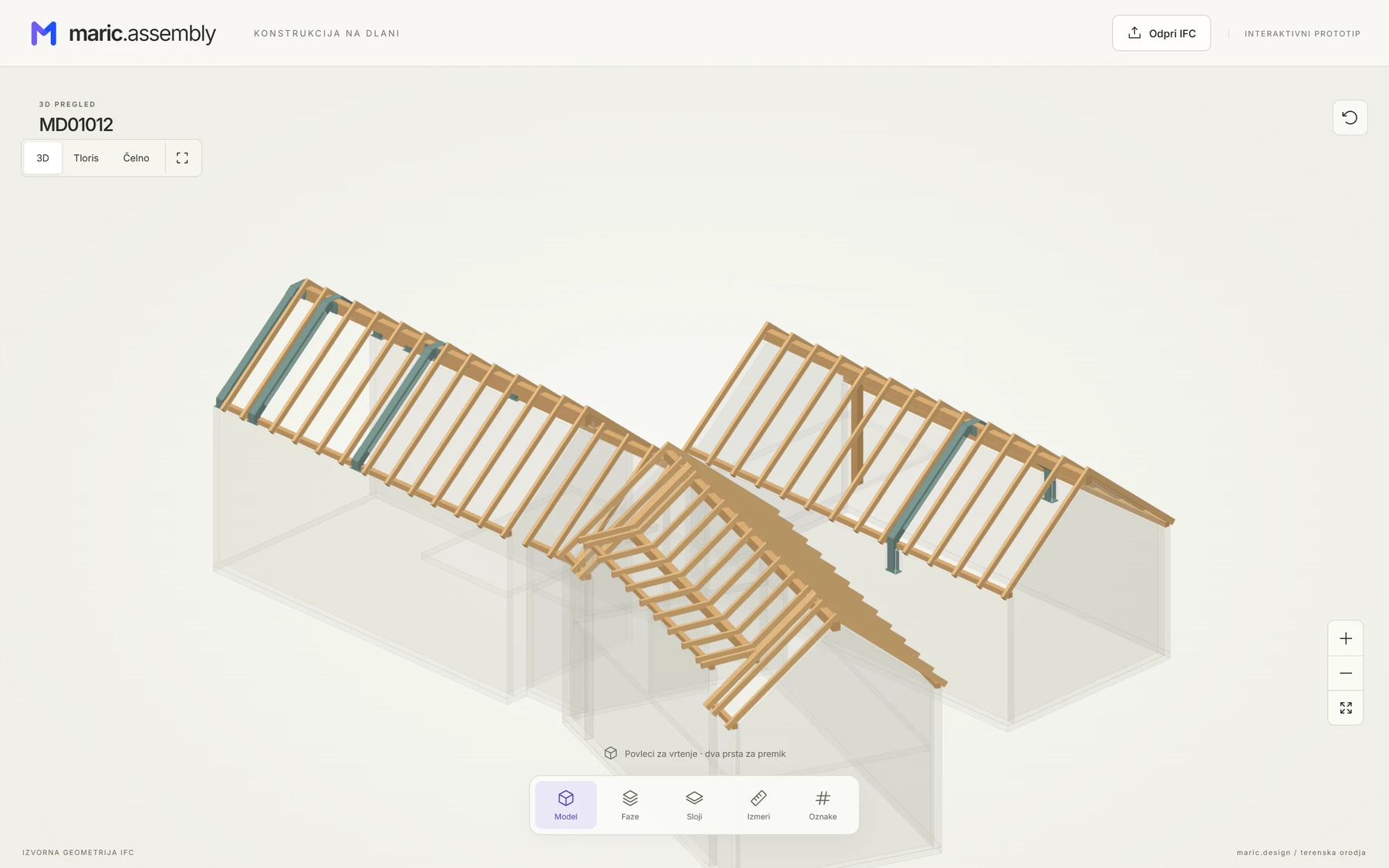

Pravi zasloni aplikacije. Model MD01012. Prikazana montažna oznaka je iz demonstracijskega primera.
MANJ ISKANJA. VEČ PREGLEDA.
Vprašanje na terenu.
Odgovor na modelu.

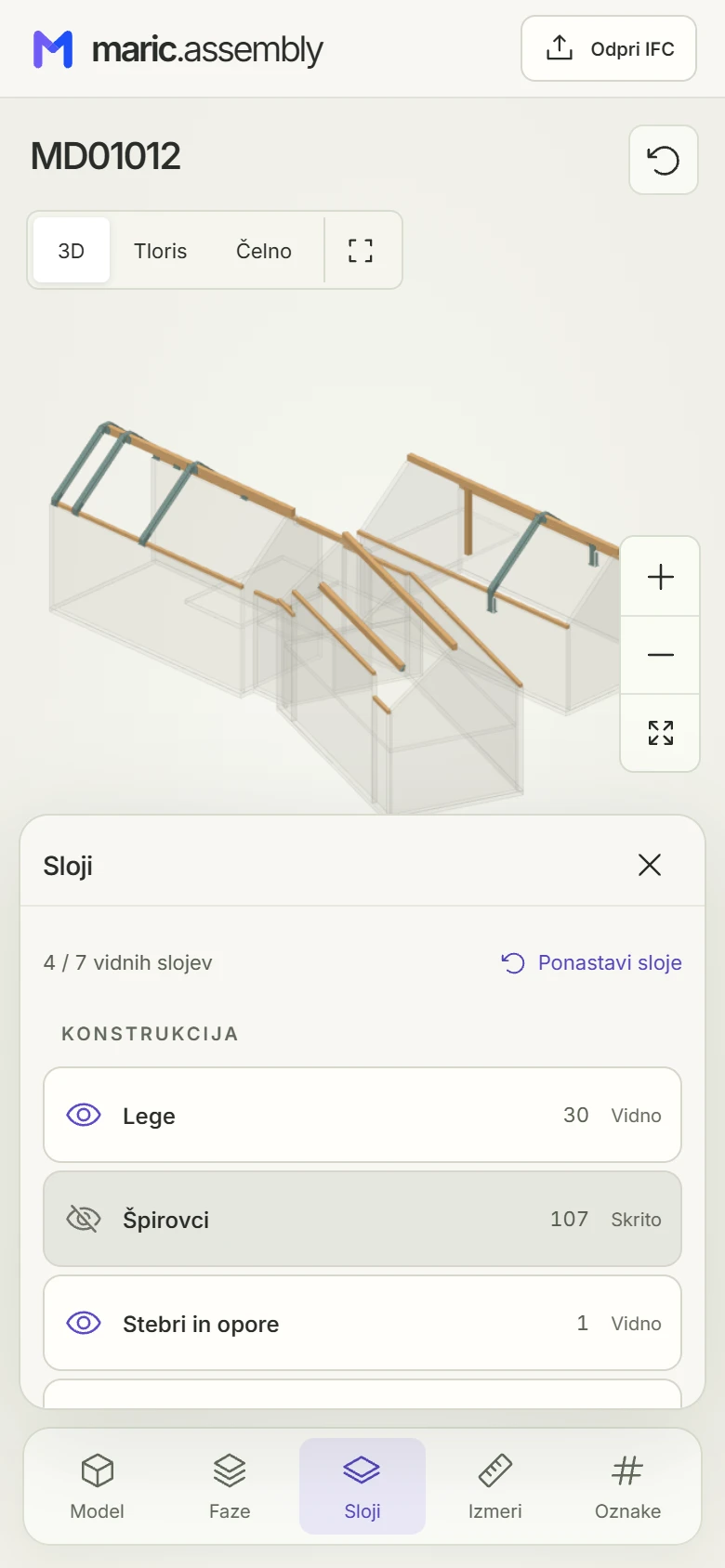

Pusti vidno tisto, kar potrebuješ.
Lege, špirovce, opore in druge prisotne sklope vklapljaš neodvisno. Skriješ špirovce, pogledaš lege in ohraniš položaj kamere. Posamezen kos ostane v barvi materiala tudi pri izoliranem ogledu.

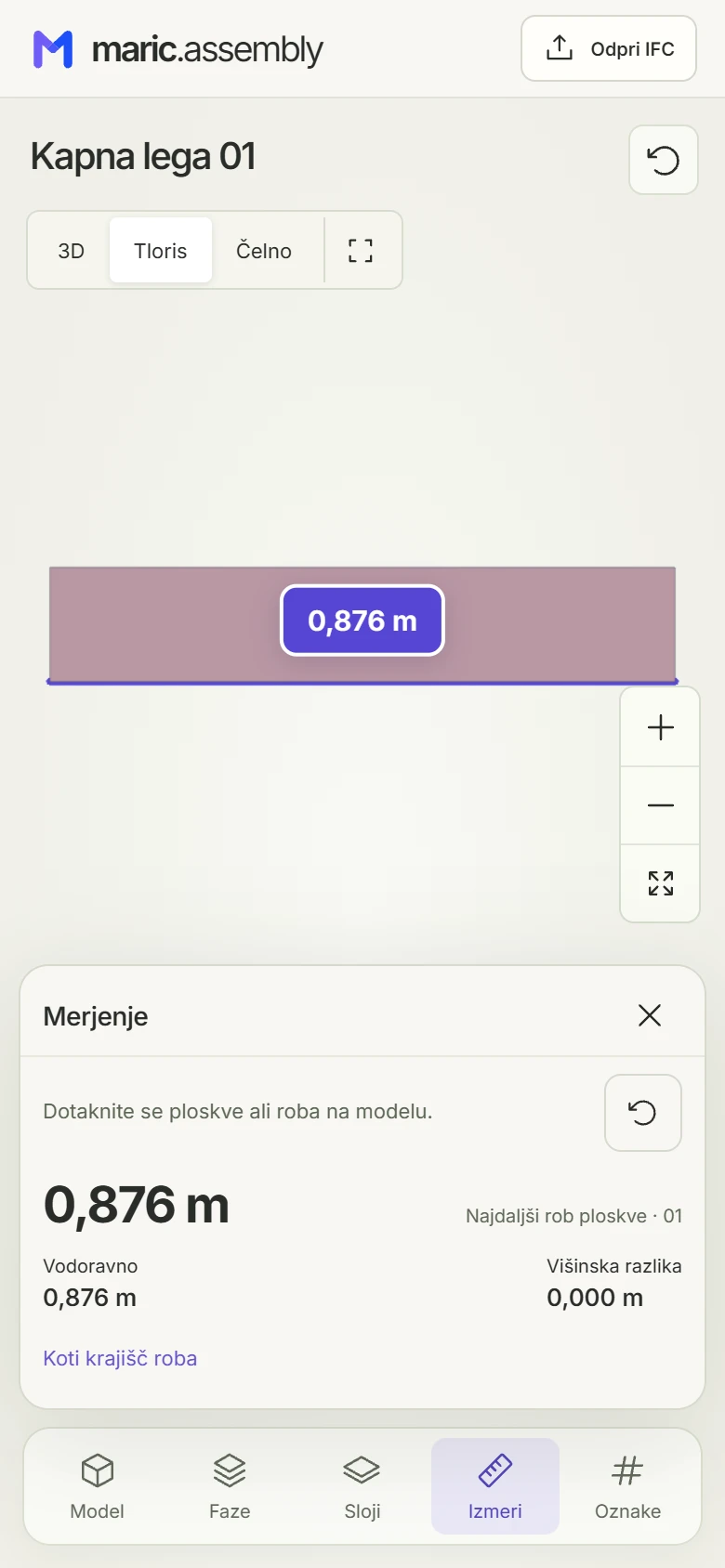

Odpri demonstracijski modelMera tam, kjer gledaš.
Dotik stranice izbere njen rob; dotik ob robu omogoči natančnejšo izbiro. Označena črta pokaže, od kod do kod velja mera. Merimo geometrijo modela, zato stanje na objektu preverimo tudi z dejansko izmero.
Odpri demonstracijski model

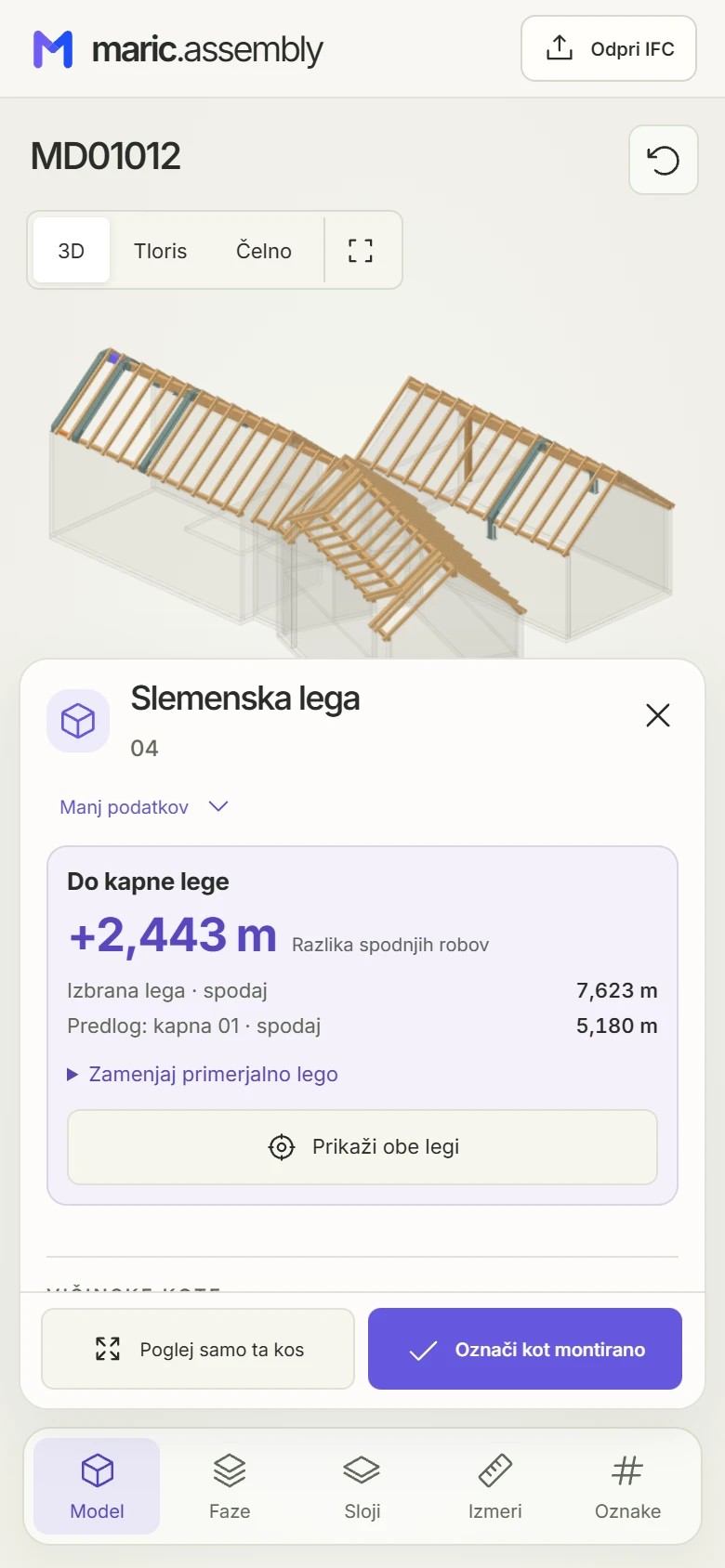

Dve legi. Razumljiva razlika.
Pri slemenski ali vmesni legi primerjamo spodnji rob s spodnjim robom izbrane kapne lege. Predlagano referenco lahko zamenjamo. Tako vidimo, katera elementa primerjamo in kaj višinska razlika pomeni.
Odpri demonstracijski model
Mere izhajajo iz geometrije modela. Absolutne višine so glede na IFC Z = 0; projektno višinsko izhodišče je treba uskladiti.
NA KONCU ŠTEJE IZVEDBA
Digitalno pripravljeno.
Skupaj sestavljeno.
Model je uporaben takrat, ko pomaga ljudem pri dejanskem delu. Zato povezujemo pripravo, podatke za izdelavo in pregled na terenu v eno razumljivo pot.
Fotografija izvedbe MD01012 · isti projekt kot v prikazu aplikacije.ENOSTAVEN DOSTOP ZA EKIPO
Pošlješ povezavo.
Odpreš konstrukcijo.
Model pripravi maric.design. Ekipa ali stranka odpre projektno povezavo v brskalniku, brez namestitve in brez uporabniškega računa. Lastnik upravlja projekte in dostop; imetniki povezave pregledujejo model ter označujejo montažo.
Pripravljeni modelIFC in BTL se obdelata na napravi. Za deljeni pregled se shrani izpeljani model.
Skupna evidencaMontažne oznake so na deljenem projektu vidne ekipi. Potrebna je internetna povezava.
Razvita za naše delo.
Kmalu tudi za vaše.
Danes maric.assembly uporabljamo kot interno rešitev maric.design in jo vključujemo v sodelovanje pri tehnični pripravi. Razvijamo jo ob dejanskih potrebah priprave, delavnice in terena.
Naslednji korak je komercialna različica. Pripravljamo jo za druge ekipe in podjetja. Termin, obseg in pogoje ponudbe bomo predstavili ob uvedbi.
DOBRO JE VEDETI
Preden odpremo
vaš model.
Ali potrebujem nameščeno aplikacijo?
Ne. Projekt odpreš prek povezave v brskalniku na telefonu, tablici ali računalniku. Namestitev ni pogoj. Za odpiranje deljenega modela in skupno evidenco montaže je potrebna internetna povezava.
Ali stranka in monterji dobijo različne dostope?
Trenutno lahko vsakdo s projektno povezavo model pregleduje in označuje montažo. Lastnik projekta lahko povezavo zapre. To je sedanji način sodelovanja v interni rešitvi, ne ločen sistem uporabniških vlog.
Ali model nadomesti delavniške načrte?
Ne. maric.assembly povezuje prostorski pregled s pripravljeno dokumentacijo. PDF načrti, kosovnice in CNC/BTL podatki ostajajo namenski izhodi priprave. Model ni samodejna potrditev statike, izvedbe ali vrstnega reda montaže.
Kako lahko maric.assembly uporabimo pri svojem projektu?
Danes rešitev uporabljamo interno pri maric.design in jo vključujemo v sodelovanje pri tehnični pripravi. Komercialno različico pripravljamo kot naslednji korak. Termin, pogoje in obseg ponudbe bomo predstavili ob uvedbi.
