BTL / izdelava / montaža
Vsak detajl šteje. Že pred razrezom.
Od CAD modela in BTL obdelav do priprave za CNC ali ročni razrez. Z resničnim BTL primerom, razumljivimi shemami spojev in fotografijami montaže lesenih konstrukcij.
BTL je samostojen primer priprave. Fotografije v članku prikazujejo različne konstrukcije in faze izvedbe; niso predstavljene kot montaža tega BTL modela.
PRIPRAVA POVEŽE CELOTO IN DETAJL
Preden odrežemo, vemo, kaj sestavljamo.
Na montaži se srečajo elementi, ki so nastajali v delavnici. Da se sestavijo v načrtovano celoto, potrebujejo usklajene mere, jasne stike in prepoznavne oznake. To delo se začne v pripravi.
CAD model je osnova za razumevanje konstrukcije. Iz njega pripravimo podatke za dogovorjeni način izdelave: BTL za nadaljnjo strojno pripravo ali delavniško dokumentacijo za ročno delo. V obeh primerih mora biti jasno, kako bo izdelan in vgrajen posamezen kos.

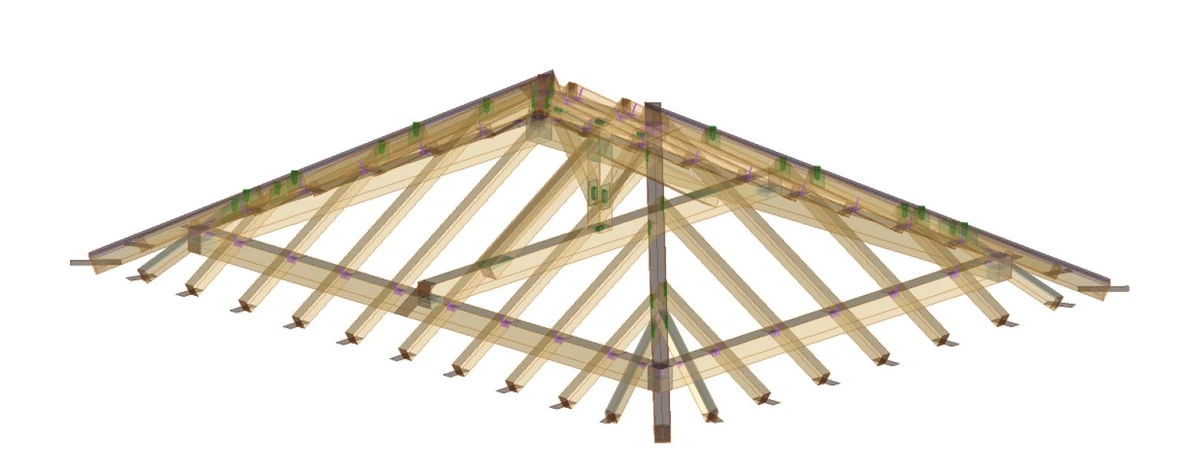

ODPRTO V BTL PREGLEDOVALNIKU
Od konstrukcije do posamezne obdelave.
Priloženi primer vsebuje elemente z različnimi rezi in spoji. Spodaj lahko pogledate špirovec, eno od njegovih sedel in lego z utori za čep.
- Kosov v konstrukciji
- 49
- Različnih oznak elementov
- 29
- Različica zapisa
- BTL 10.6

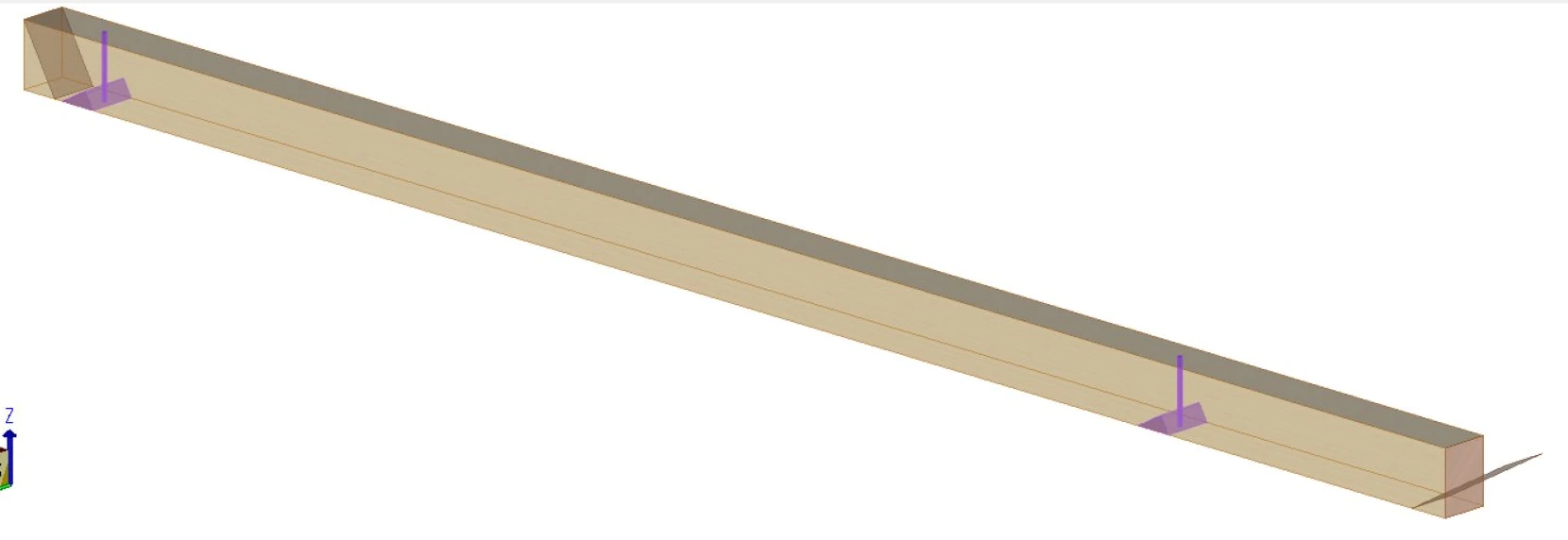

Večji prikaz Oznaka 3 · 5 zapisanih obdelav
En kos. Več obdelav.
Špirovec z oznako 3 ima v tem BTL zapisu tri reze in dve sedli. Pregled kosa poveže obdelave z njihovim položajem, še preden podatek predamo izdelavi.

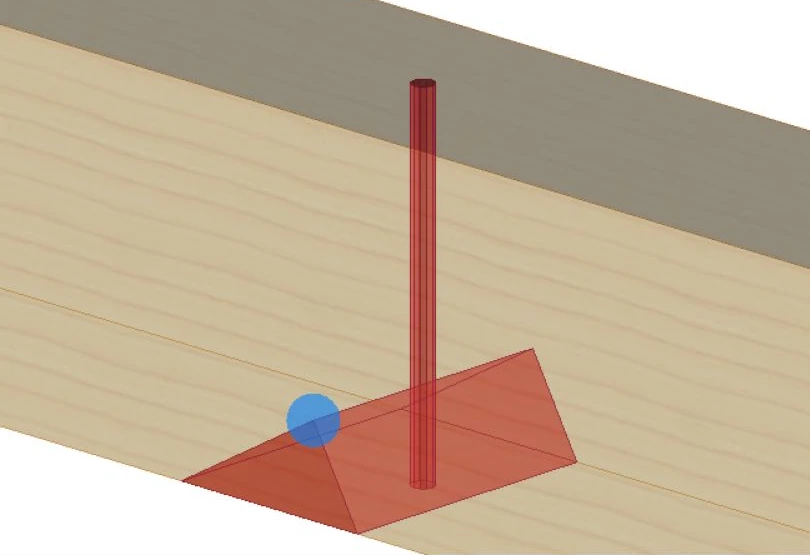

Večji prikaz Isti špirovec · obdelava 4-020-2
Obdelava ima položaj in smer.
Izbrana obdelava 4-020-2 je eno od sedel istega špirovca. Obarvan prikaz v pregledovalniku označuje obdelavo na kosu; pomaga preveriti, na kateri strani in kje je predvidena.

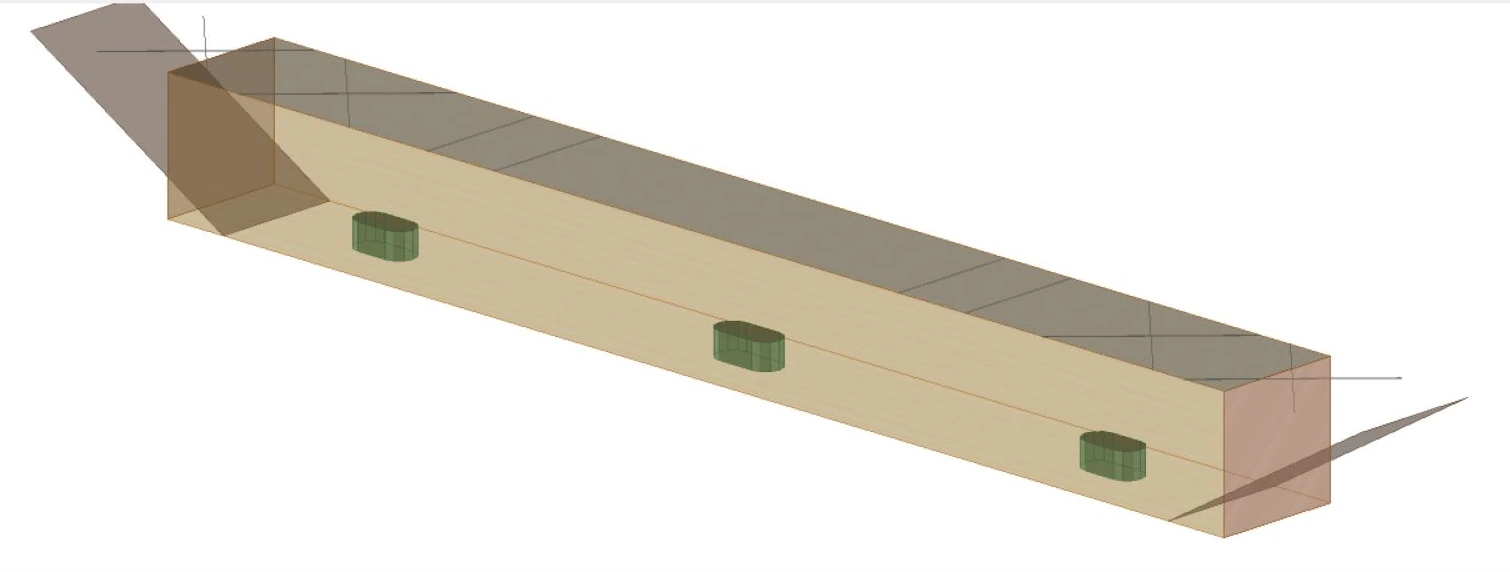

Večji prikaz Oznaka 2 · 3 utori za čep
Povezave potrebujejo skupno referenco.
Lega z oznako 2 vsebuje tri utore za čep, reze in oznake. Skupen pregled pomaga primerjati položaje obdelav z elementi, ki se nanjo priključujejo.
Resnični zajemi iz BTL pregledovalnika. Barvne ravnine in telesa prikazujejo obdelave; prikaz ni simulacija poti orodja ali fotografija že obdelanega kosa. Števila so prebrana iz priložene datoteke.
MAJHEN SLOVAR TEHNIČNE PRIPRAVE
Kaj pravzaprav pripravljamo?
Šest vrst obdelav iz tega primera. Izberite prikaz in preverite, kaj mora biti jasno pri predaji v delavnico.
1/2-010-XNačelna shema · brez merila
OBDELAVA 01
Konec kosa je del stika.
Položaj in kot reza določita, kako se element zaključi. V pripravi preverimo navezavo na sosednji kos in predvideno končno obliko.
Predaja: dolžina, referenčna stran in koti.
V primeru: špirovec št. 3.
3/4-020-XNačelna shema · brez merila
OBDELAVA 02
Špirovec potrebuje določeno ležišče.
Sedlo oblikuje stik špirovca s podporo. Položaj, orientacijo in globino obdelave uskladimo z geometrijo ter potrjeno konstrukcijsko rešitvijo.
Predaja: položaj, oblika in mere sedla.
V primeru: dve sedli na špirovcu št. 3.
3/4-030-XNačelna shema · brez merila
OBDELAVA 03
Srečanje dveh elementov pripravimo skupaj.
Pri preklopu se del prereza oblikuje za stik z drugim kosom. Oba elementa morata izhajati iz istih mer in iste različice dokumentacije.
Predaja: dolžina, globina in stran obdelave.
V primeru: preklopi na legah št. 30–33.
1/2-050-X · 3/4-050-XNačelna shema · brez merila
OBDELAVA 04
Dva kosa. Usklajen detajl.
Čep na enem elementu se poveže z utorom v drugem. V pripravi obravnavamo oba dela stika in način sestavljanja.
Predaja: mere para, položaj in smer sestavljanja.
V primeru: utori na legi št. 2 in čepi na ročici št. 29.
1/2-055-X · 3/4-055-XNačelna shema · brez merila
OBDELAVA 05
Tudi smer vstavljanja je del priprave.
Razširjena oblika čepa se ujema s pripadajočim utorom. Poleg oblike spoja preverimo dostop za obdelavo in prostor za montažo.
Predaja: geometrija para in izvedljivost izdelave.
V primeru: obdelavi 055 na priključnih in grebenskih špirovcih.
3/4-060-XNačelna shema · brez merila
OBDELAVA 06
Majhna oznaka. Jasnejša postavitev.
Označena referenca pomaga prenesti predvideni položaj na les. Njena vrednost je največja, ko se ujema z risbo in dogovorjenim načinom označevanja.
Predaja: pomen oznake in pripadajoči načrt.
V primeru: oznake na legah št. 2 in 30–33.
Sheme pojasnjujejo obliko obdelave. Niso izris konkretnih mer, navodilo za dimenzioniranje ali dokaz nosilnosti spoja. Izbiro in mere določa projektna rešitev.
Poimenovanja in kode: Lignocam, obdelave BTL 10.6 in specifikacija design2machine .
ISTA IZHODIŠČA. PRILAGOJENA PREDAJA.
CNC ali ročni razrez. Priprava ostane ključna.
Način izdelave vpliva na to, kaj predamo izvajalcu. Odločitev sprejmemo pravočasno, da so detajli izvedljivi z njegovim orodjem in načinom dela.
Podatki za CNC.
Model dopolnimo z obdelavami in pripravimo dogovorjeni izvoz. Izvajalec preveri uvoz v svoj CAM oziroma strojni sistem, orodja in izvedljivost obdelav.
- Dogovorjeni format in podprte obdelave.
- Usklajene reference, prerezi in oznake.
- Pregled podatkov pred zagonom izdelave.
CAD → BTL → preverjanje v proizvodnji → izdelava
Načrti za tesarja.
Pripravimo berljive delavniške risbe, mere, kote, prereze in detajle. Izvajalec iz njih razbere označevanje, obdelavo ter povezavo kosa s celoto.
- Kotirane risbe in jasne referenčne ploskve.
- Detajli spojev in seznam elementov.
- Dogovor o označevanju in kontroli izdelave.
CAD → delavniške risbe → označevanje → izdelava
Format sam ne vsebuje vseh podatkov za določen stroj. Prenos in nadaljnjo obdelavo podatkov je treba preveriti v ustreznem proizvodnem sistemu. Več v specifikaciji BTL

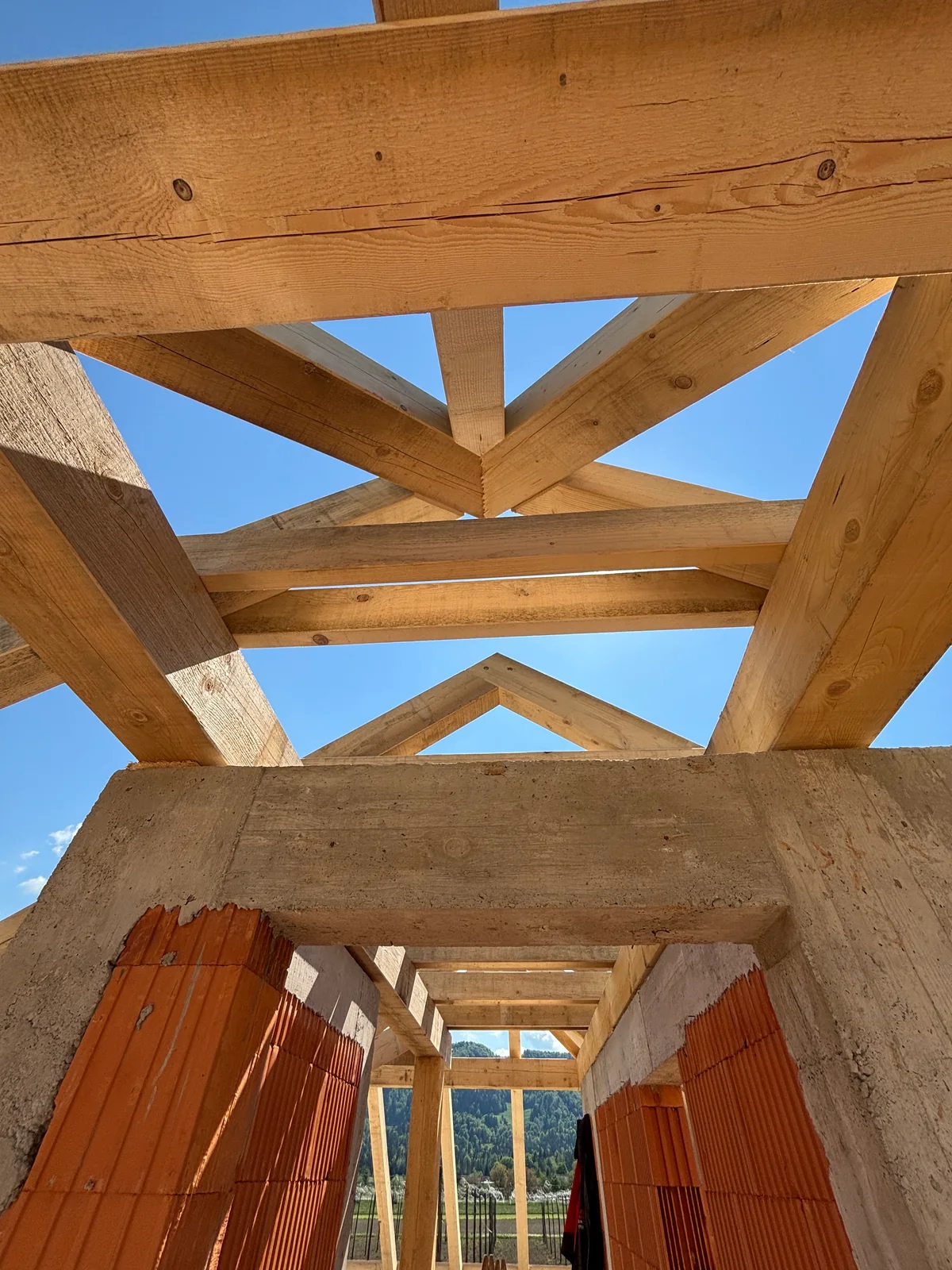

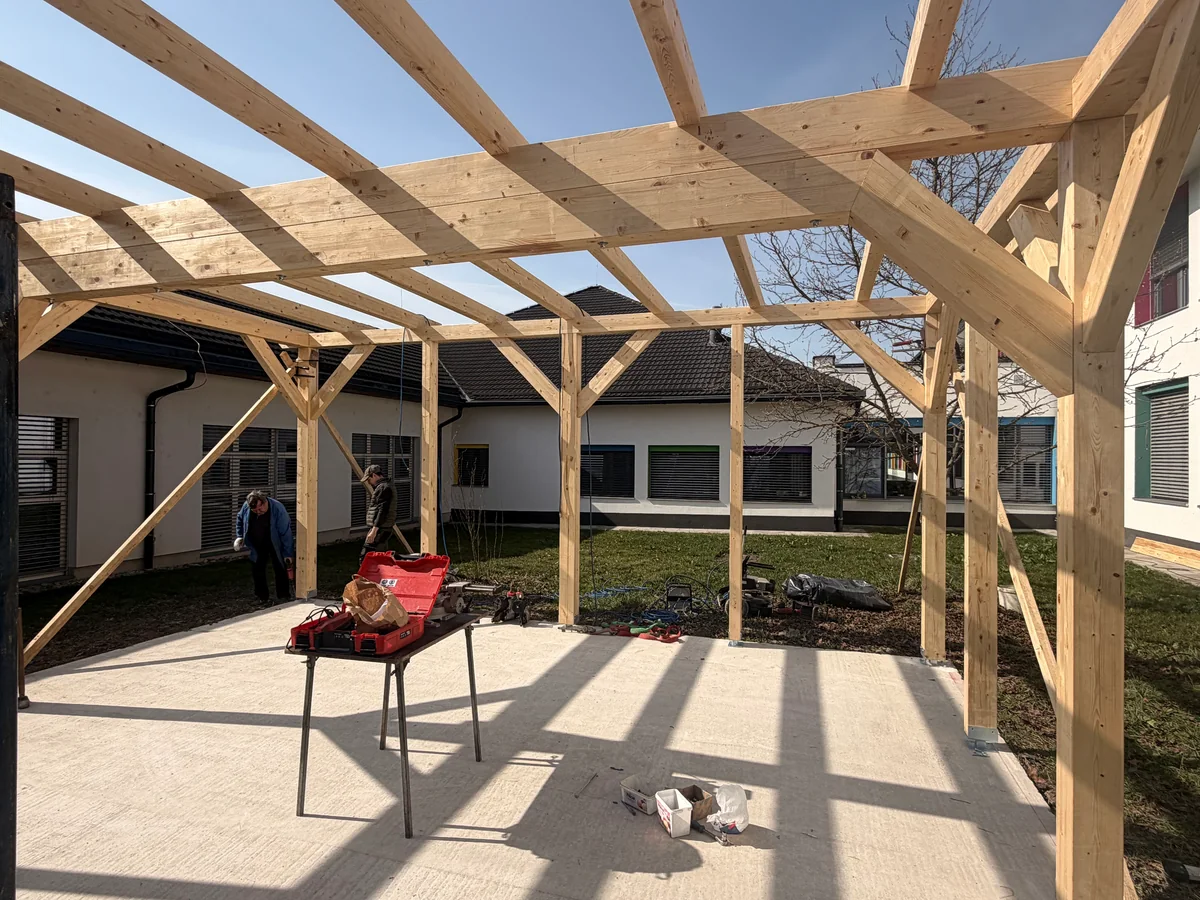

KJER SE PRIPRAVA SREČA Z LESOM
Na objekt pridejo kosi. Ekipa sestavlja celoto.
Jasna priprava pomaga zmanjšati iskanje informacij, ponovno merjenje in sprotno razjasnjevanje detajlov. Učinek je odvisen tudi od točnosti izmer, kakovosti izdelave in razmer na objektu.
Prepoznamo pravi kos.
Oznaka na elementu se poveže s kosovnico in montažnim načrtom. Ekipa lažje ugotovi, kam sodi in kako je obrnjen.

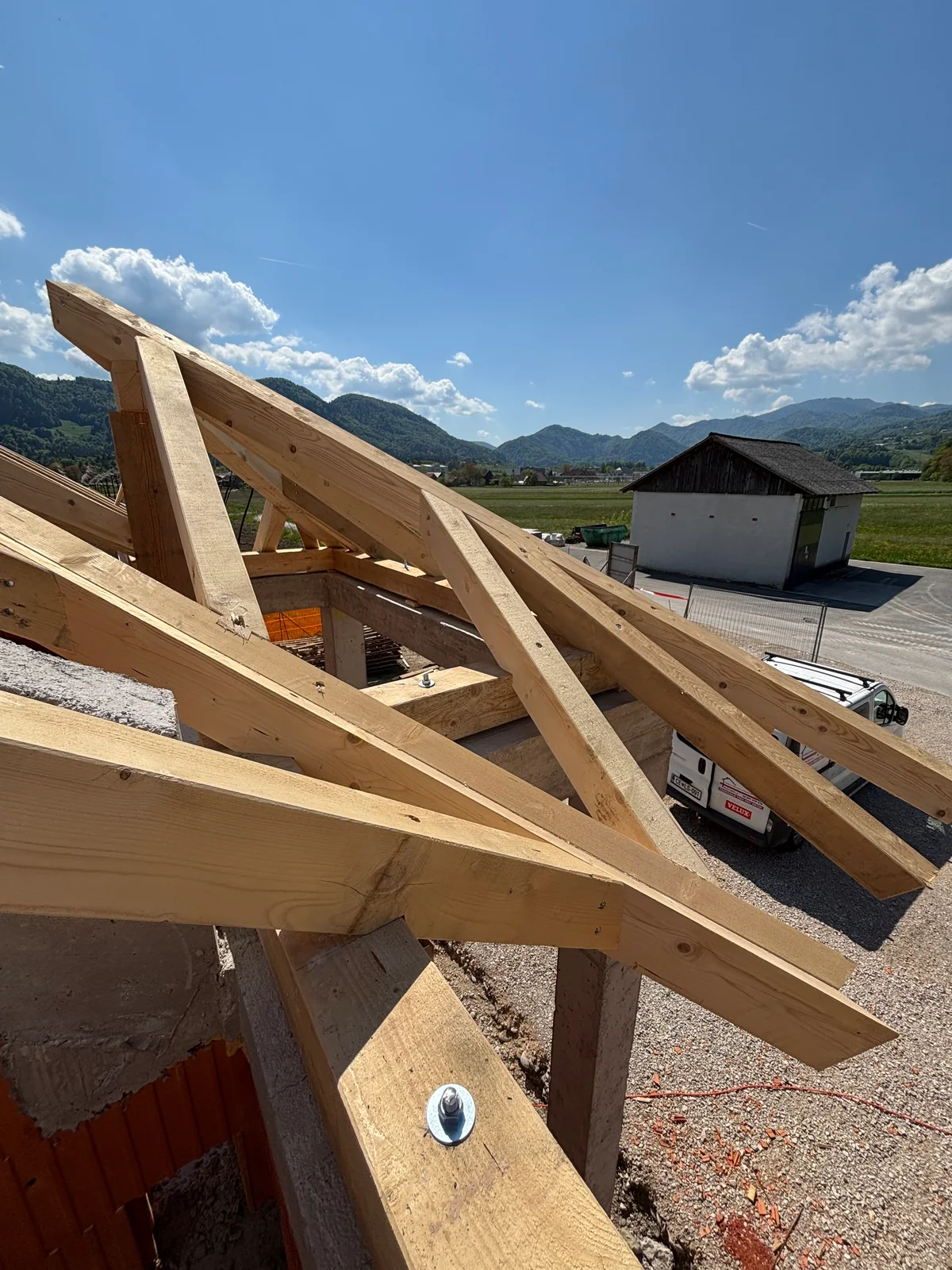

Vemo, kaj se poveže.
Detajl pokaže odnos med elementi, ležišči in pritrdili. Odprta vprašanja o spoju lahko rešimo pred izdelavo.
Pripravimo naslednji korak.
Predaja vključuje dogovor o razvrščanju in vrstnem redu montaže. Paketiranje, dostop in dvigovanje uskladimo z izvajalcem.

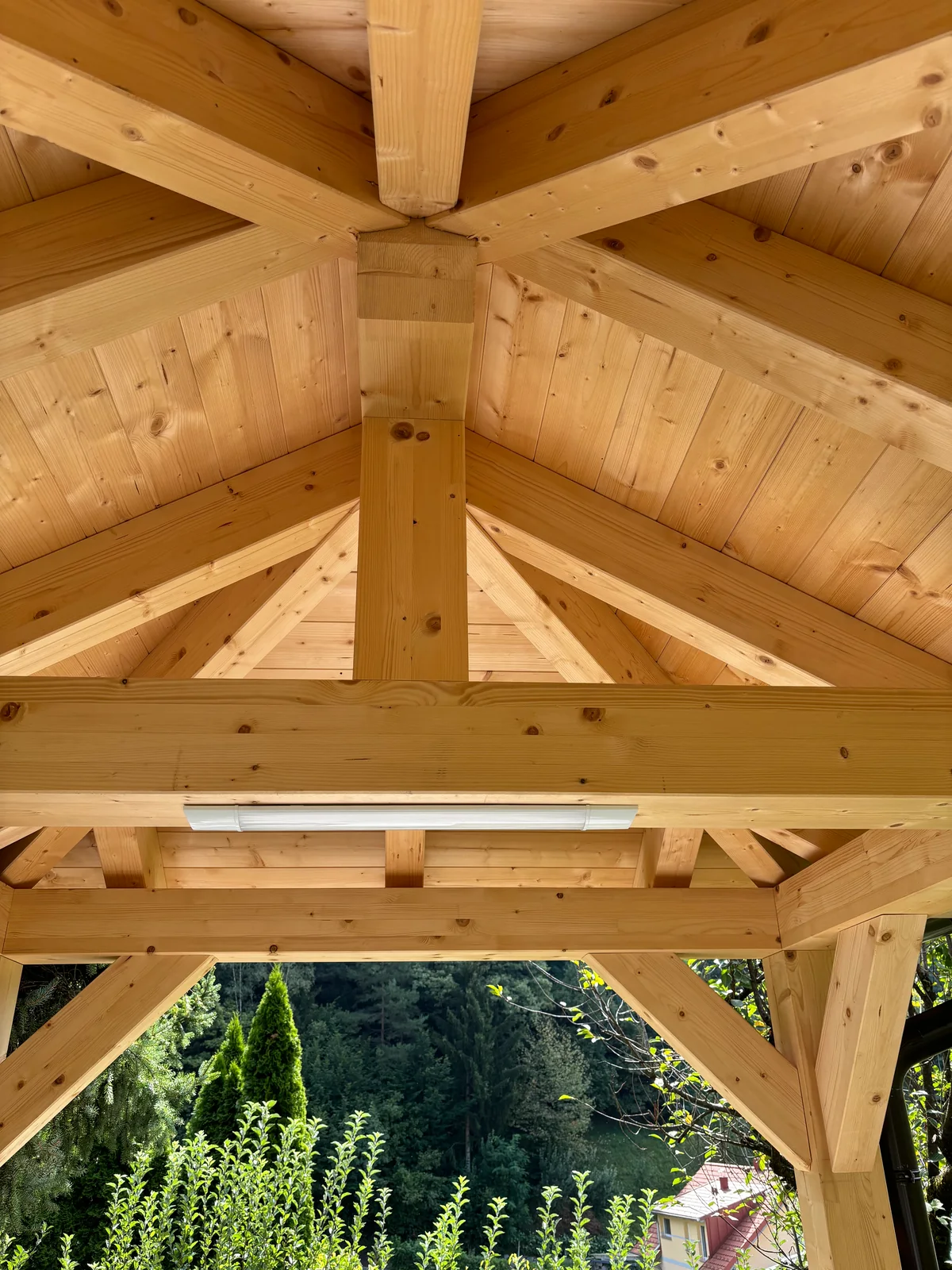

REZULTAT JE VEČ KOT POSAMEZEN REZ
Dobra priprava ostane vidna.
V stikih, ki jih razumemo. V elementih, ki imajo svoje mesto. In v dokumentaciji, na katero se lahko ekipa opre pri delu.
Pri maric.design povezujemo praktično poznavanje gradnje s CAD pripravo. Za podjetja pripravimo model, delavniške risbe, montažno dokumentacijo in dogovorjene CNC/BTL podatke.
Pogovorimo se o vašem projektuDOBRO JE VEDETI
Pred izdelavo uskladimo bistveno.
Ali BTL vsebuje samo 3D obliko?
BTL poleg podatkov o elementih opisuje njihove obdelave. Pri klasičnem BTL 10.6 so te zapisane s kodami in parametri. Pregledovalnik pomaga razumeti zapis, priprava za konkretno proizvodnjo pa zahteva še preverjanje uvoza in izvedljivosti.
Ali lahko isto pripravo uporabimo za ročni razrez?
Usklajen CAD model je lahko osnova za oba načina izdelave. Za ročno delo pripravimo uporabne delavniške risbe, mere, kote, prereze in detajle. Sama BTL datoteka teh navodil za tesarja ne nadomesti. Obseg predaje dogovorimo vnaprej.
Ali pravilno prikazan BTL pomeni, da ga stroj lahko izdela?
Prikaz potrjuje, kako pregledovalnik razume zapis. Izvajalec razreza mora preveriti še podprte obdelave, orodja, orientacijo in omejitve stroja. Konstrukcijsko ustreznost spojev preveri odgovorni projektant.
Kaj pošljemo za ponudbo tehnične priprave?
Načrte, izmere ali obstoječi model, opis konstrukcije in želeni rok. Dodajte, ali bo izdelava ročna ali CNC, ter podatke o izvajalcu razreza, če je že izbran. Nato uskladimo podloge, potrebne izhode in obseg priprave.
