CAD / strojni razrez / montaža
Gradnja se začne pred gradbiščem.
Kako CAD priprava in strojni razrez povežeta model, izdelavo elementov in montažo. Od razporeditve leg do jasne predaje na objektu — z načrti in fotografijami razvejanega ostrešja.
se poveže že v modelu.
NAJPREJ POVEŽEMO INFORMACIJE
Dober potek gradnje ima pripravljeno izhodišče.
Na objektu vidimo sestavljeno konstrukcijo. Pred tem pa je treba določiti, kje bo posamezen element, na kaj se bo naslonil in kako se bo povezal s sosednjimi kosi. Pri razvejanem ostrešju se te odločitve srečajo na razmeroma majhnem prostoru.
CAD priprava poveže podloge v model in dokumentacijo. Strojni razrez lahko nato dogovorjene obdelave prenese na les. Za montažo pa potrebujemo še jasno označene elemente in razumljivo predajo. Vrednost nastaja v povezavi vseh treh korakov.
Ko odprta vprašanja obravnavamo pred izdelavo, jih ekipi ni treba prvič razreševati ob prihodu materiala. Učinek je odvisen od kakovosti podlog, uskladitve s proizvodnjo in dejanskega stanja na objektu.
ENA KONSTRUKCIJA. VEČ POTREBNIH POGLEDOV.
Od celote. Do položaja vsakega kosa.
Prostorski model, tloris leg, oznake elementov in višinski pogled pojasnijo različna vprašanja iste priprave. Izberite pogled in odprite načrt za podrobnejši pregled.

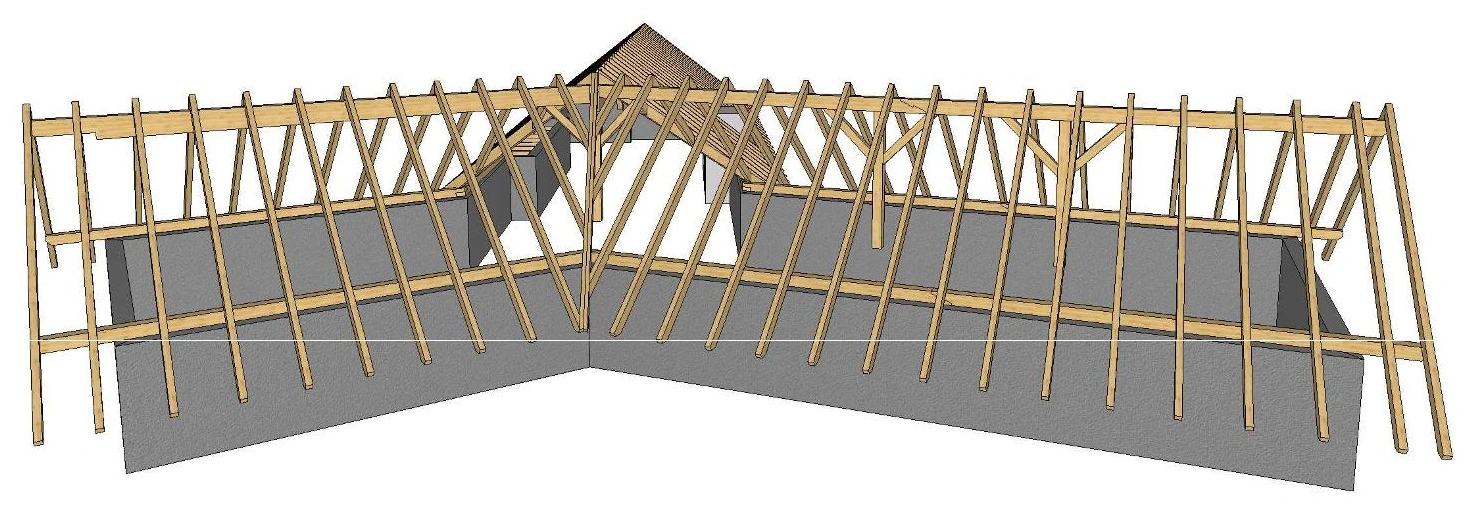

Odpri večji prikaz Najprej razumemo celoto.
Prostorski pogled pokaže, kako se kraki ostrešja srečajo in kako so elementi umeščeni glede na objekt. Pred podrobno obdelavo potrebujemo razumljivo geometrijo in usklajena izhodišča.

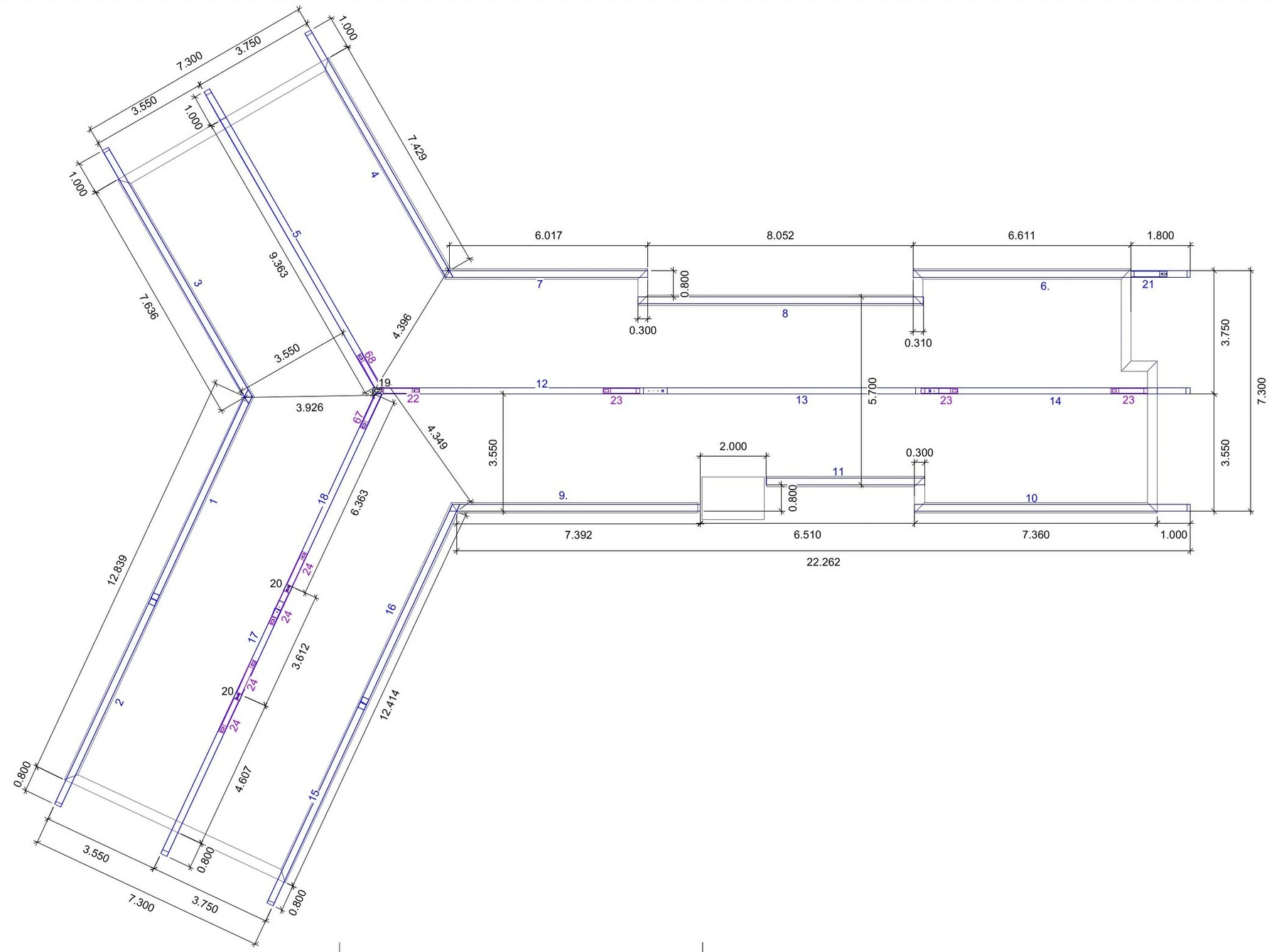

Odpri večji prikaz Izhodišča dobijo mere.
Razporeditev leg, odmiki in prelomi potrebujejo skupne reference. Tloris omogoči pregled položajev, oznak in navezav, ki jih moramo pred izdelavo primerjati s potrjenimi podlogami in stanjem objekta.

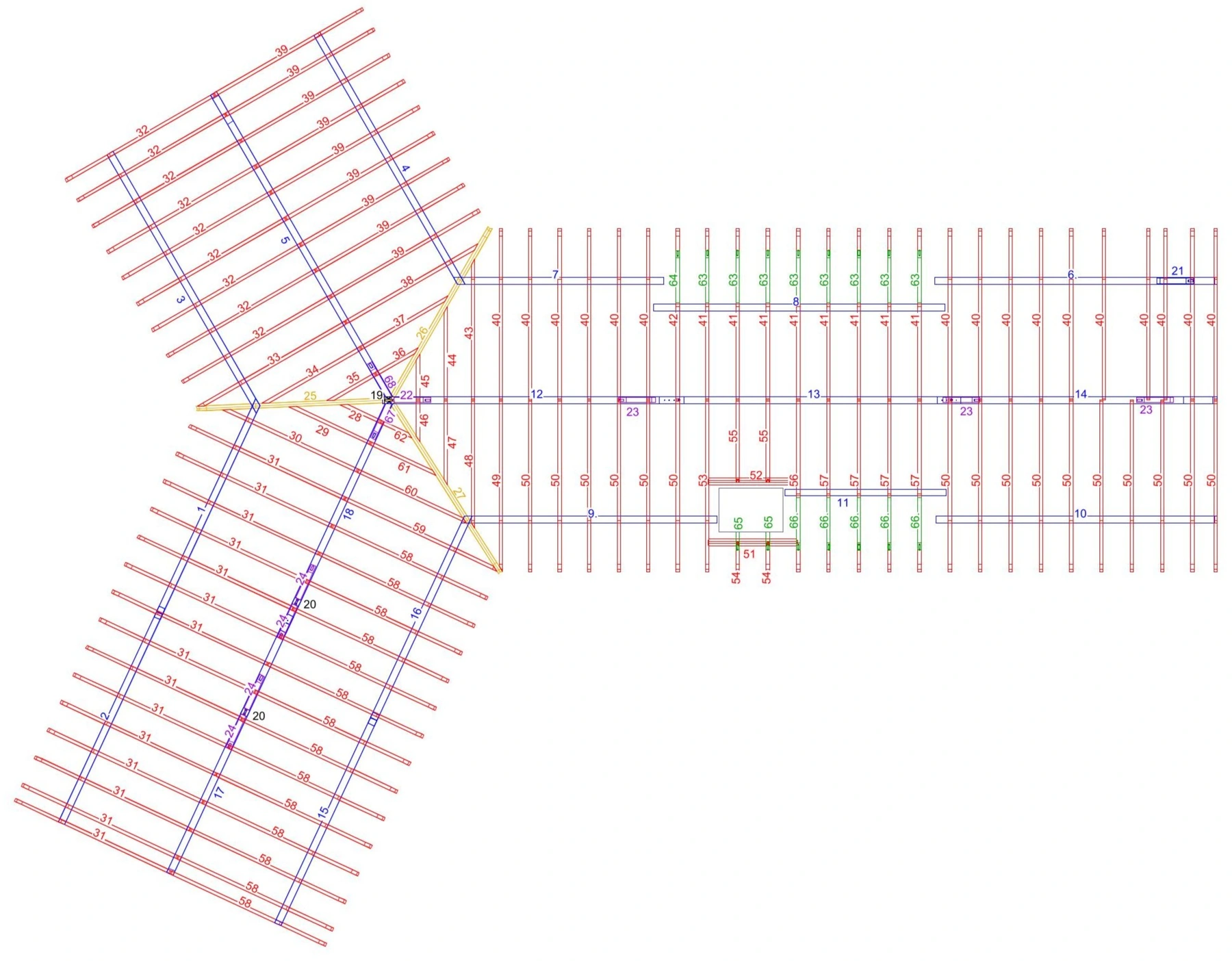

Odpri večji prikaz Vsak kos dobi svoje mesto.
Načrt z oznakami poveže posamezen element z njegovim položajem. Oznaka lahko spremlja isti kos v risbi, kosovnici, proizvodnih podatkih in pri razporejanju za montažo.

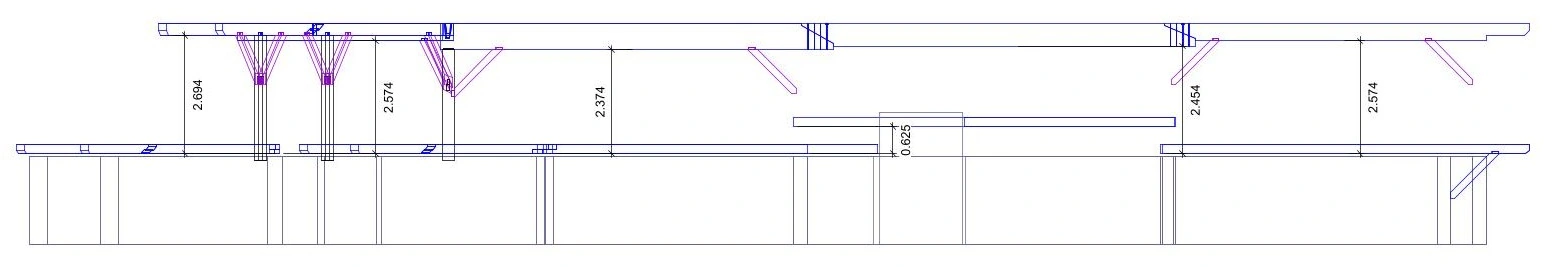

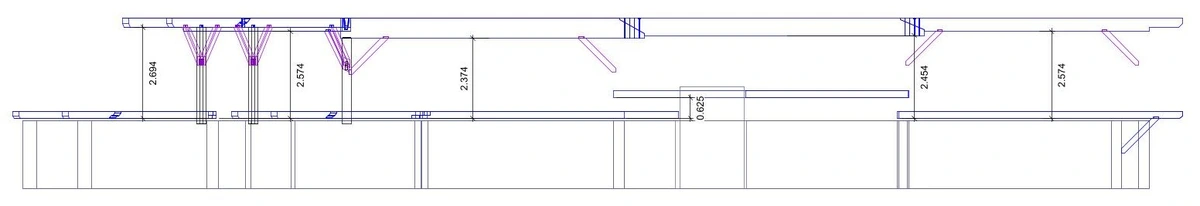

Odpri večji prikaz Tudi višine morajo biti usklajene.
Stranski pogled dopolni tloris. Odnos med legami, podporami in višinskimi odmiki je del priprave, ki ga sama fotografija končane strehe ne pokaže.
Prikazi dokumentacije so ilustracija poteka priprave. Mere in oznake veljajo za prikazano projektno gradivo.
PREHOD IZ CAD V PROIZVODNJO
Model postane navodilo za obdelavo.
Za strojni razrez moramo poleg oblike elementa opredeliti njegove obdelave. Rezi, zareze ali izvrtine potrebujejo položaj in orientacijo, ki ju izbrani proizvodni sistem zna uporabiti.
- 01
Uskladimo model.
Pred izvozom pregledamo geometrijo, stike in obdelave ter razrešimo odprte spremembe.
- 02
Pripravimo izhod.
Dogovorimo format in podatke za izvajalca razreza. BTL je eden od vmesnikov za prenos podatkov lesene konstrukcije.
- 03
Preverimo izvedljivost.
Uvoz, razpoložljivo orodje in možnosti obdelave preverimo v konkretnem proizvodnem postopku.
- 04
Povežemo kos in oznako.
Izdelani element mora biti prepoznaven tudi pri razvrščanju, transportu in sestavljanju.
Natančen razrez potrebuje
natančna izhodišča.
Stroj obdeluje na podlagi pripravljenih podatkov. Napačna mera ali neusklajena sprememba se lahko prenese tudi v izdelavo. Zato pred razrezom preverimo veljavnost podlog in dogovorjeno različico dokumentacije. WETO pri CAD/CAM pripravi prav tako izpostavlja omejitve konkretne strojne obdelave.
KAJ TO SPREMENI NA OBJEKTU
Priprava se pozna v naslednjem koraku.
Učinek strojnega razreza se nadaljuje po izdelavi. Če oznake, dokumentacija in zaporedje predaje držijo skupaj, ima ekipa bolj jasno izhodišče za delo.
Vemo, kaj prihaja.
Pregled elementov pomaga načrtovati prevzem, razporeditev in predajo. Paketiranje ter vrstni red dobave je treba uskladiti z montažo; sam model ju ne organizira.
Lažje najdemo pravi kos.
Oznaka na elementu in njegova oznaka na načrtu povežeta predmet s položajem. Ko je obdelava že pripravljena, se ekipa lahko osredotoči na umeščanje in povezovanje.
Vprašanje dobi referenco.
Ob odstopanju lahko pokažemo konkreten element, mero in pogled. Tako je lažje določiti, kaj preveriti in katere podatke mora dobiti naslednji udeleženec.

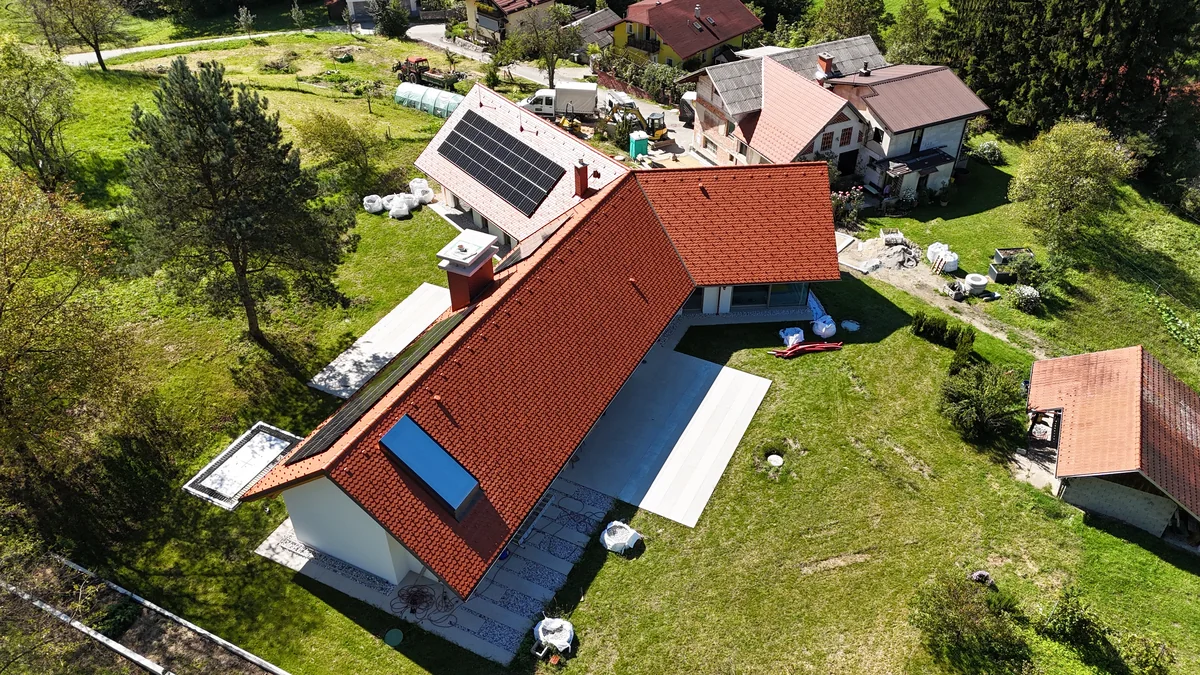

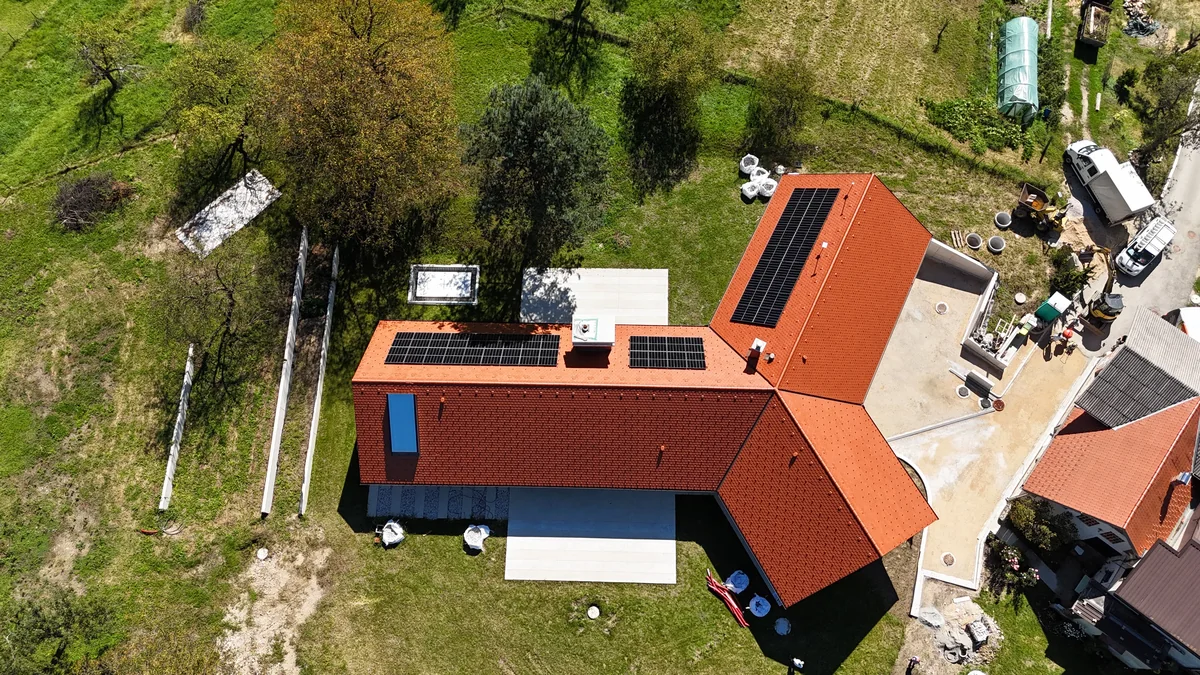

CELOTA NA OBJEKTU
Več smeri. Skupna geometrija.

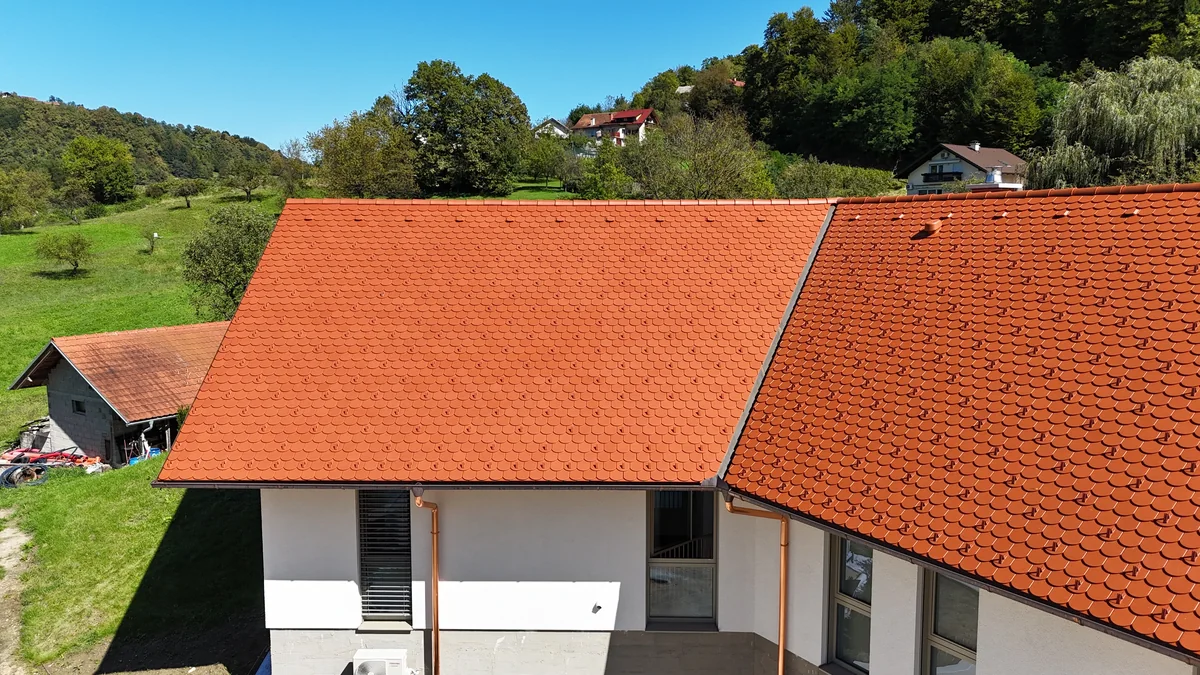

Na fotografiji končane strehe so vidne ploskve in njihovi stiki. Načrt priprave pod njimi razporedi lege, špirovce in druge elemente. Prav povezava med tema pogledoma pomaga razumeti, zakaj je uskladitev pred izdelavo tako pomembna.
Pripravljena konstrukcija še vedno potrebuje preverjene podpore, ustrezno organizacijo in strokovno montažo. Kakovost gradnje nastaja skozi celoten postopek.
DOBRA PREDAJA JE DEL PRIPRAVE
Informacija mora prispeti skupaj z elementi.
Pred izdelavo in montažo se dogovorimo, kdo potrebuje katere podatke. Tako model, proizvodnja in objekt uporabljajo isto izhodišče.
Kako model spremlja ekipo z maric.assembly- Veljavna različicaJasno označena dokumentacija in pregled potrjenih sprememb.
- Načrti in oznakePoložaji, orientacija in podatki, s katerimi ekipa prepozna kos.
- Dogovorjeni izhodiNačrti, kosovnice in CNC/BTL podatki glede na obseg sodelovanja.
- Pot za vprašanjaDogovor, kdo pojasni detajl in kako se sprememba vrne v pripravo.
PRED NASLEDNJIM PROJEKTOM
Jasna priprava. Jasna pričakovanja.
Ali CAD priprava pomeni samo lep 3D prikaz?
Prostorski prikaz pomaga razumeti konstrukcijo. Za izdelavo potrebujemo še usklajene mere, prereze, stike, obdelave, oznake in dogovorjene izhode. Obseg dokumentacije prilagodimo temu, kdo jo bo uporabil v delavnici in na objektu.
Ali je vsaka BTL datoteka primerna za vsak stroj?
Pred prenosom preverimo podprti format, obdelave in zahteve konkretne proizvodnje. Strojna programska oprema mora podatke pravilno interpretirati, izvajalec razreza pa potrditi izvedljivost obdelav. Sam izvoz datoteke še ne potrdi, da je pripravljena za poljuben stroj.
Kaj, če se po pripravi spremeni stanje na objektu?
Spremembo najprej prenesemo v pripravo, preverimo prizadete elemente in uskladimo novo različico izhodov. Pred nadaljevanjem mora biti jasno, kateri kosi so že izdelani in katera dokumentacija velja.
Kaj potrebujete za pripravo ponudbe?
Pošljite razpoložljive načrte, izmere ali model, kratek opis konstrukcije ter želeni rok. Dodajte način izdelave in, če je znan, izvajalca strojnega razreza oziroma zahtevani format. Skupaj določimo obseg priprave in potrebne dopolnitve.
Model, načrti in fotografije iz projektnega gradiva maric.design. Prikazi pojasnjujejo posamezne korake priprave; opis strojnega razreza je razlaga postopka, ne prikaz dela na določenem stroju ali meritev prihrankov tega objekta.
