Jeklena konstrukcija
Jeklena konstrukcija. Od kosa do celote.
Profil, pločevina, stik. Poglejte, iz katerih kosov nastane jeklena konstrukcija in kako jasna tehnična priprava poveže model z delavnico.
Razstavljen pogled pomaga razumeti sestavo. Premiki so ponazoritev; dejanska izdelava in montaža sledita potrjenemu načrtu.
Na prvi pogled dva okvirja.
Od blizu cela zgodba o povezavah.
V središču je stik.
Ko se les sreča z jeklom.
Vsaka pločevina šteje.

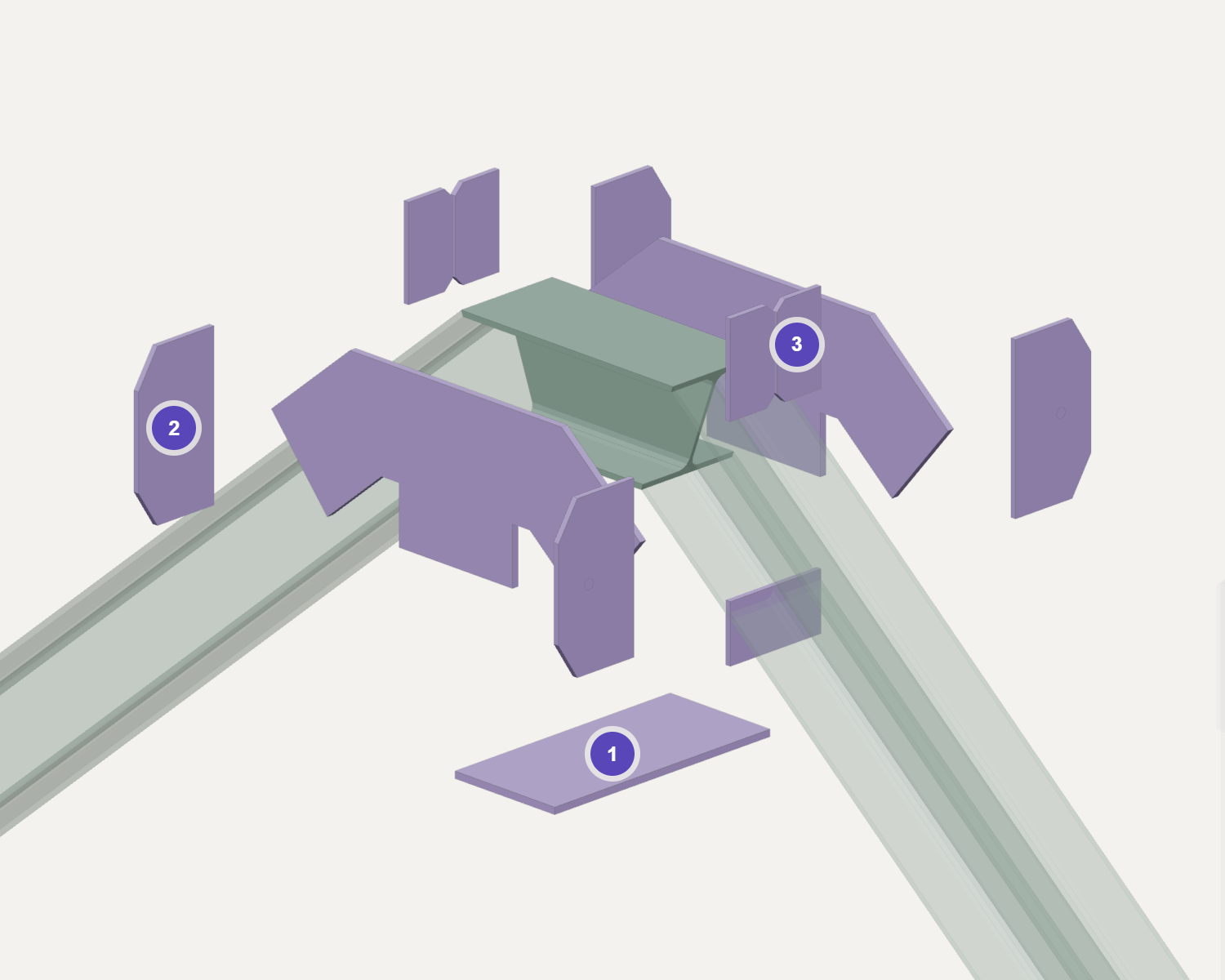

Približan pogled pokaže pripravo za slemensko lego na vrhu okvirja. Načrt statika določi zasnovo povezave. V modelu jo razdelamo v kose, njihove položaje in odnose.
- 1
Ležišče. Prostor za naleganje.
Vodoravna pločevina pripravi naležno površino za leseno slemensko lego. Njena višina in položaj morata biti usklajena z geometrijo ostrešja.
- 2
Bočne pločevine. Povezava z lesom.
Pločevine ob legi določijo prostor povezave. PZI na tem mestu predvidi tudi navojno palico; v jeklenem IFC les in palica nista prikazana.
- 3
Rebra. Ojačitev na pravem mestu.
Manjše pločevine lokalno ojačijo profil pri stiku. Razmaknjen pogled razkrije kose, ki jih v sestavljenem okviru skoraj ne opazimo.
Tu pride do izraza tehnična priprava. Iz načrta preberemo namen stika, uskladimo položaje in pripravimo delavniško razdelavo. Izvedbene detajle nato uskladimo z odgovornim projektantom konstrukcije.

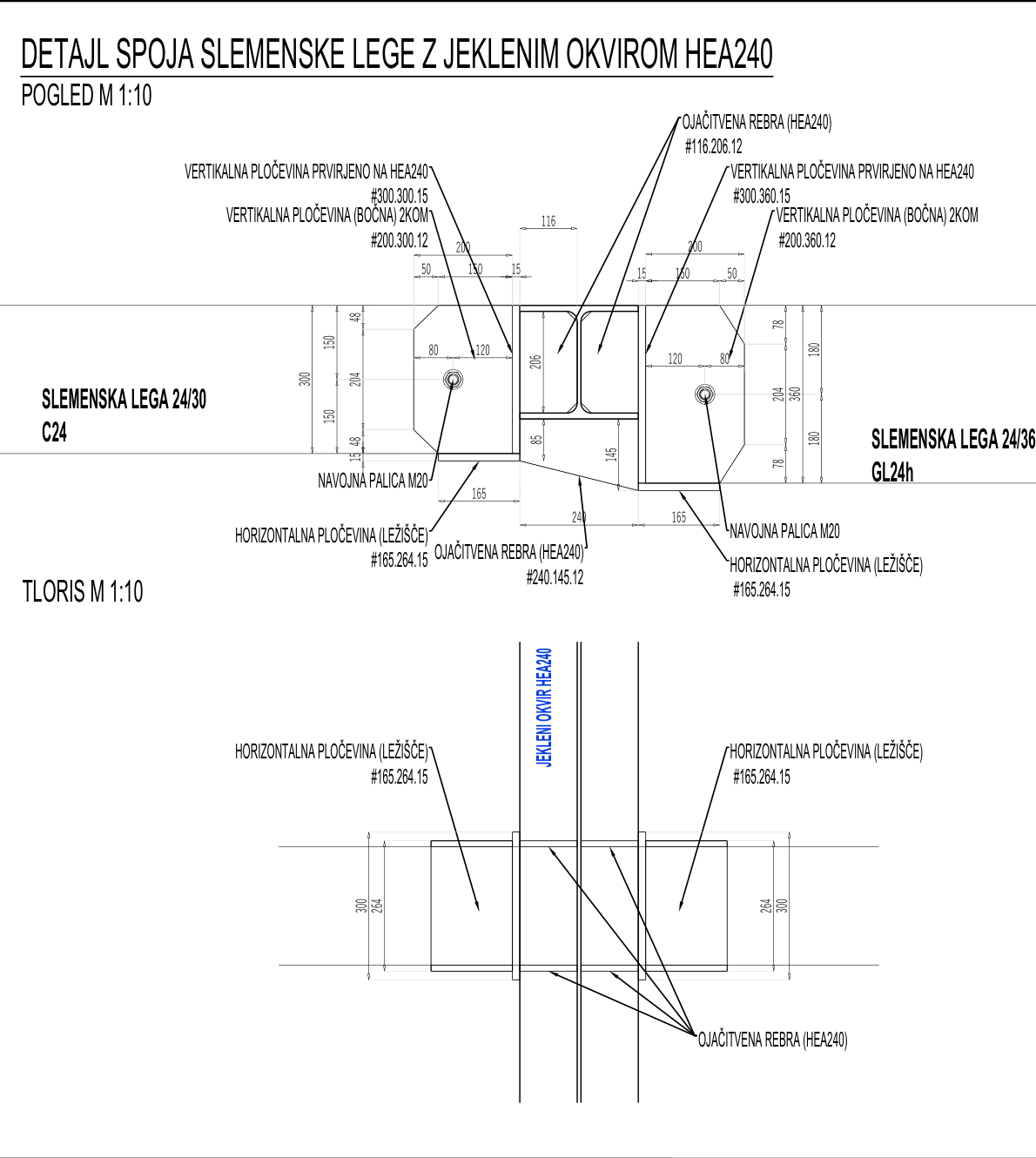

Pogled v izvorni detajl PZI
Razlaga vlog elementov temelji na tem detajlu PZI. 3D prikaz uporablja ločeno priloženi IFC; posamezne oblike pločevin so v njem razdelane drugače. Prikaz pojasnjuje sestavo in ni navodilo za dimenzioniranje ali dejanski vrstni red varjenja.
Resnični kosi. Jasne vloge.
Velika oblika.
Majhne, pomembne povezave.
Profilnih kosov
Oblika okvirja.
V tem modelu so profilni kosi označeni kot HEA 240. Njihovi položaji, rezi in dolžine sestavijo obliko dveh okvirjev. Kratki kosi imajo svojo vlogo prav tako kot dolgi.
Pločevin
Detajl povezave.
Model pokaže pločevine pri stikih, vogalih in podporah. V razstavljenem pogledu se jasneje vidi, kako so oblikovane in kje pripadajo celoti.
Števili opisujeta različne profilne kose in pločevine v priloženem IFC. Barvi služita razlikovanju sestavnih delov.
Od priprave do izvedbe
Preden stoji.
Se veliko stvari poveže.
Splošen potek izdelave jeklene konstrukcije. Konkretni postopki, delitev v sklope in vrstni red se prilagodijo projektu ter izvajalcu.
Najprej jasen model.
Pred obdelavo je treba uskladiti geometrijo, stike in podatke za izdelavo. V maric.design pogledamo, kako se posamezna odločitev nadaljuje skozi celotno konstrukcijo.
Vsak kos dobi obliko.
Profili se razrežejo na zahtevane dolžine in kote. Pločevine dobijo obris, odprtine in pripravo robov glede na delavniško dokumentacijo ter izbrani postopek izdelave.
Delavnica poveže detajle.
Kosi se pozicionirajo in povežejo v dogovorjene sklope. Pri varjenih delih so pomembni dostop, zaporedje dela ter pregled mer in zvarov po zahtevah projekta.
Na objekt pride pripravljeno.
Pred odpremo sledijo dogovorjeni pregledi in zaščita površin. Oznake sklopov in načrt montaže pomagajo ekipi pri pravilni umestitvi ter povezovanju konstrukcije na objektu.
Prispevek maric.design
Da naslednji korak
ne ostane vprašanje.
Naš prispevek je tehnična priprava: povezati model, oznake in detajle v informacije, s katerimi lahko izvajalec nadaljuje delo. Že pri modelu razjasnimo, kateri kosi tvorijo sklop in kaj mora biti usklajeno pred predajo.
Pri stiku preverjamo berljivost geometrije, odnos do sosednjih elementov in vsebino dokumentacije. Zahteve glede nosilnosti, zvarov, vijakov in podpor za konkretni objekt določi ter preveri odgovorni projektant konstrukcije.
Prikaz izhaja iz projektnega IFC modela MD01012. Razstavljanje pojasnjuje razmerje med sestavnimi deli; ni prikaz dejanskega zaporedja varjenja ali montaže. Priprava modela in razlaga: maric.design.
