Pravi vijak. Premišljen spoj.
Od naloge spoja do navoja, glave in zaščite. Kako izberemo konstrukcijsko pritrdilo, ga uskladimo z modelom in pripravimo za nabavo ter montažo.
HBS
TBS
VGZIZ MODELA V DEJANSKI SPOJ
Majhen element.
Veliko odločitev.
Na modelu vidimo lego, špirovec in ploščo. Med njimi pa je odločitev, ki jo na celotnem prikazu hitro spregledamo: katero pritrdilo bo te dele povezalo in kako ga bomo vgradili.
Pri maric.design izbiro povežemo z detajlom. S projektno ekipo uskladimo zahteve, v modelu preverimo prostor, na risbi razložimo izvedbo in v seznamu natančno opredelimo material. Tako lahko enaka informacija spremlja spoj od priprave do montaže.
Rothoblaasov katalog nam pri tem služi kot tehnični vir. Poglejmo, kako ga beremo skozi vprašanja konkretnega projekta.
01 / ZAČNIMO PRI SPOJU
Šest vprašanj.
Jasnejša izbira.
Preden v katalogu obkrožimo kodo izdelka, potrebujemo te podatke. Odprite posamezen korak.
01Kaj mora spoj prenesti?
Povezujemo dva lesena elementa, pritrjujemo jekleno ploščo ali izdelujemo ojačitev? Katere sile delujejo in v kateri smeri glede na vlakna? Odgovor določi, ali obravnavamo strig, osno obremenitev ali kombinacijo. Obremenitve in konstrukcijsko rešitev uskladimo s projektantom konstrukcije.
02V kakšen material vijačimo?
Zapišemo vrsto in razred lesa, debeline, smer vlaken oziroma slojev in morebitne obloge. Pri lesu večje gostote ter pri posebnih lesnih proizvodih preverimo, ali izbrani vijak in način vgradnje sploh pokrivata to uporabo. Predvrtanje ni odločitev po občutku: sledimo dokumentaciji konkretnega izdelka.
03Kje bo spoj v uporabi?
Notranji suh prostor, pokrit nadstrešek in vremenu izpostavljena terasa pomenijo različne pogoje. Poleg vlage upoštevamo korozivnost ozračja, vrsto in obdelavo lesa ter stik z drugimi materiali. Razred uporabe konstrukcije in razred korozivnosti sta različna podatka; izbira zaščite mora upoštevati oba.
04Ali geometrija res ustreza?
Preverimo dolžino navoja, dejansko sidranje, glavo, kot vgradnje in prostor do nasprotne površine. Upoštevamo morebitno jekleno ploščo ali vmesno plast. Pri stiku z jeklom morajo ustrezati tudi odprtina, oblika glave in zahteve predpisanega sistema spojnika.
05Je prostor za razpored in orodje?
Razdalje med vijaki, do roba in čela lesa so odvisne od izdelka, obremenitve, smeri vlaken in pogojev vgradnje. V modelu preverimo tudi križanje vijakov, bližnje obdelave ter smer dostopa vijačnika. Zaporedje sestavljanja lahko odloči, ali je spoj sploh mogoče izvesti tako, kot je narisan.
06Je izbira dokumentirana?
Pred izvedbo povežemo aktualno tehnično dokumentacijo, ETA oziroma izjavo o lastnostih, kjer je relevantna, ter navodila za vgradnjo s konkretno različico detajla. Kataloške karakteristične nosilnosti niso neposredno projektne nosilnosti. Odgovorni projektant konstrukcije preveri spoj, povezane elemente in zahtevano število pritrdil.
02 / BERIMO OBLIKO
Podobni na pogled.
Različni v detajlu.
Tri družine za razumevanje razlik. Primeri pomagajo pri orientaciji; končna izbira je vezana na konkretni spoj in dimenzijo.
Prikazi iz kataloga Rothoblaas. Primerjava oblik, brez skupnega merila.

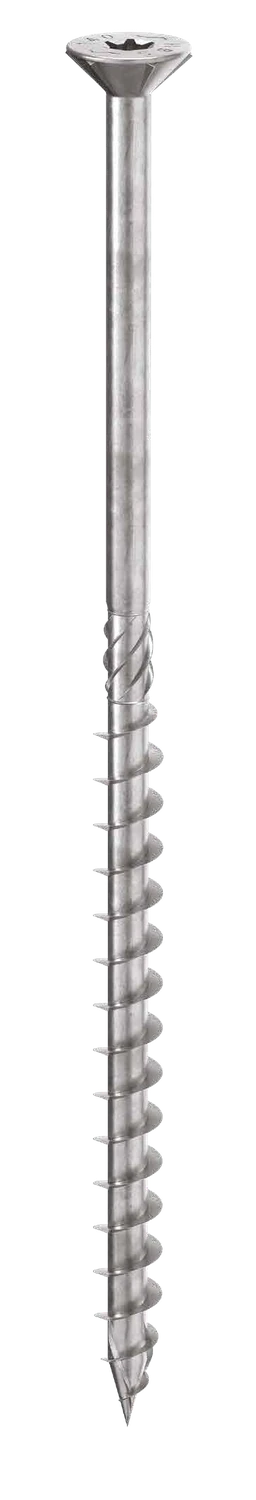

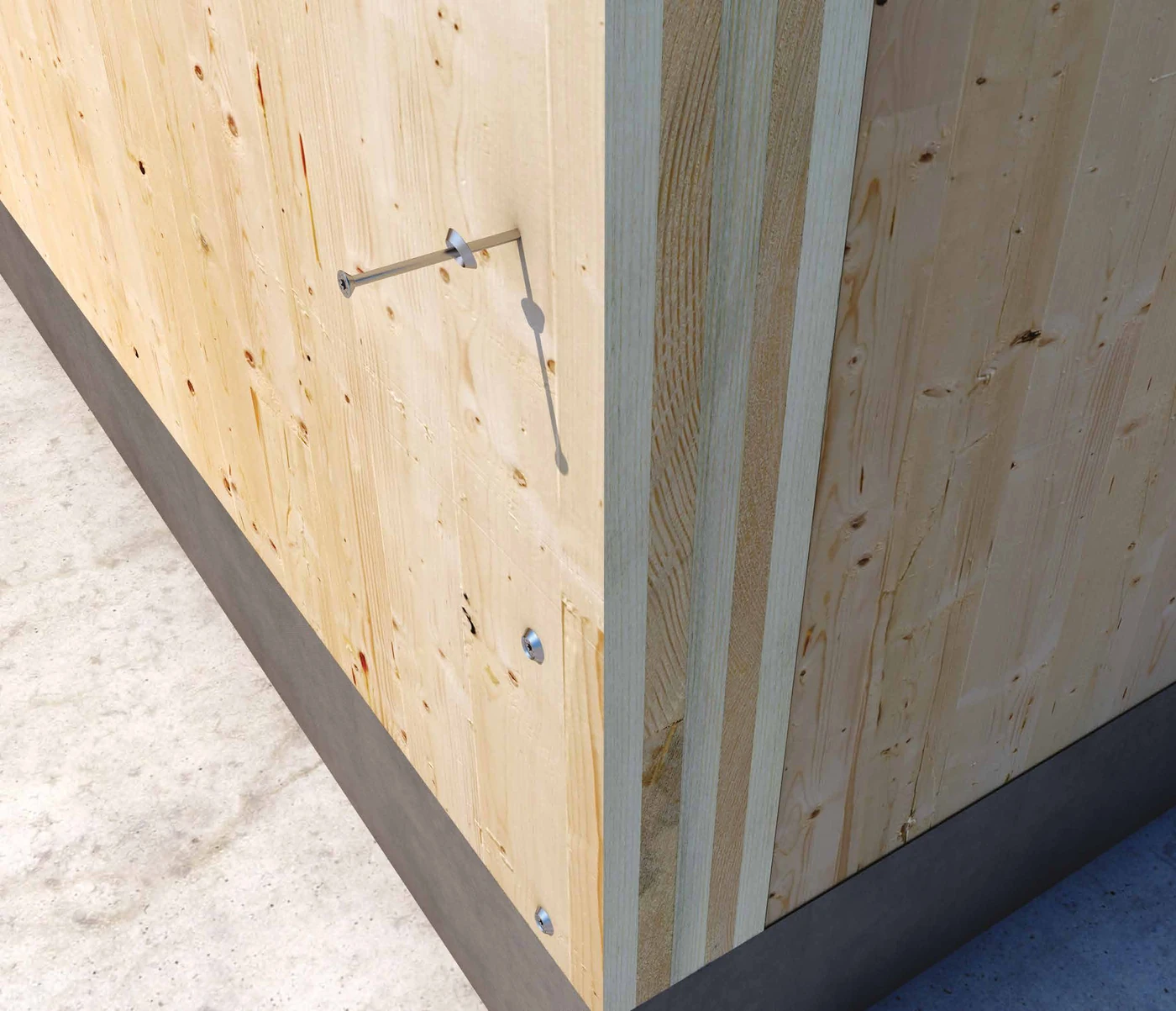

HBS / Ugreznjena glava
Glava v ravnini površine.
Pri stiku les–les je lahko pomembno, da glava ne izstopa iz površine. Pri vijaku z delnim navojem preverimo, kje se konča gladki del in kje navoj dejansko sidra v drugi element. Sama skupna dolžina tega ne pove.
V dokumentaciji izbrane dimenzije preverimo dolžino navoja, debelino pritrjevanega dela, geometrijo glave in pogoje vgradnje. Oznaka HBS sama še ni popolna specifikacija.
Rothoblaas · katalog, str. 30–43

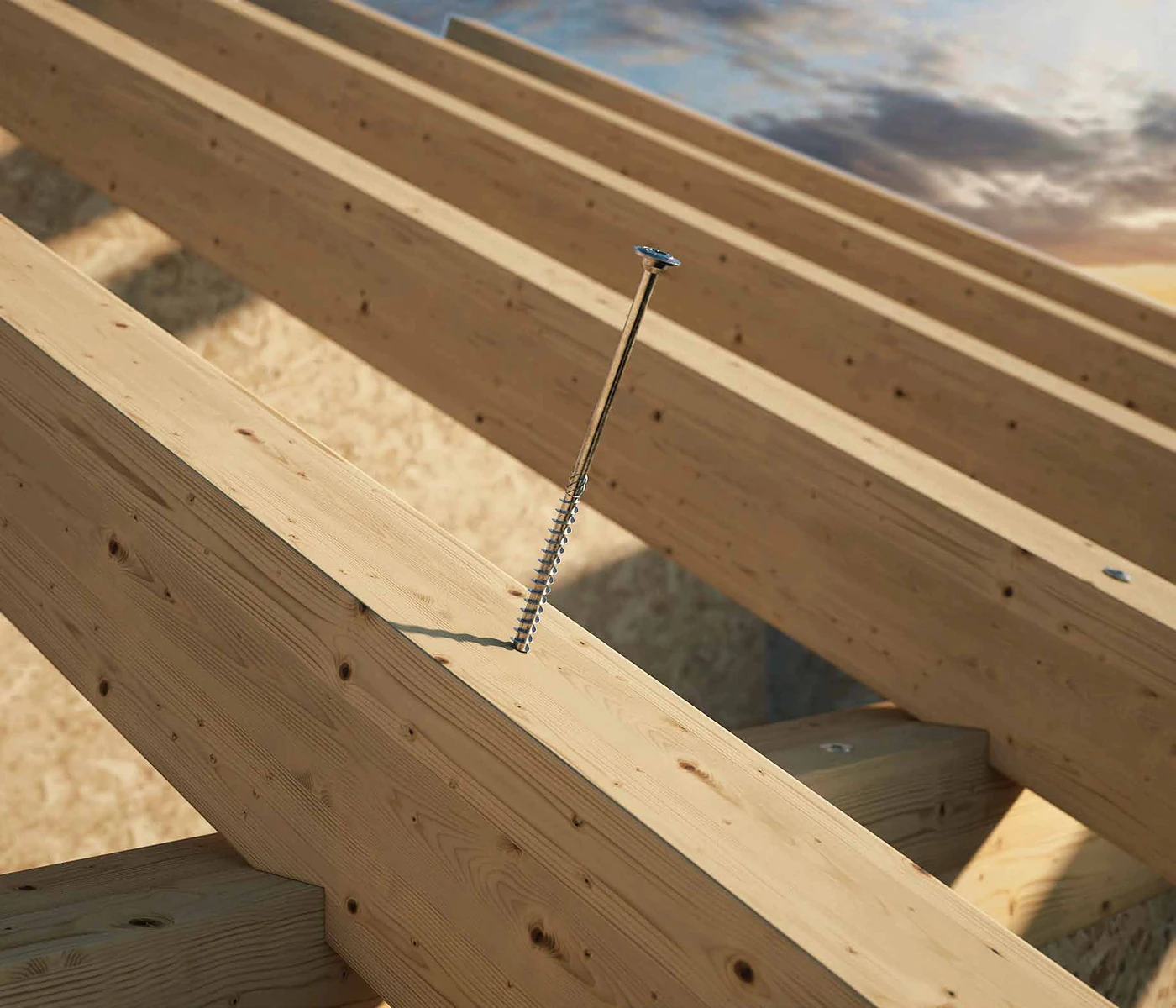

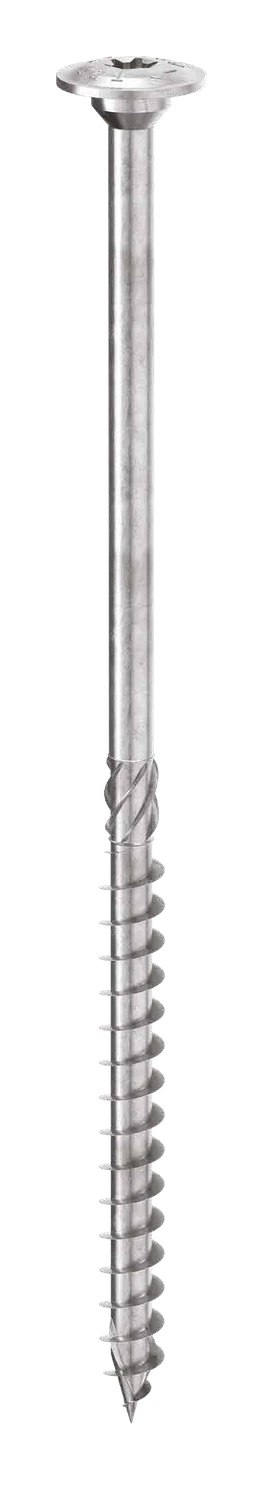

TBS / Velika glava
Večja naležna površina.
Velika glava deluje kot vgrajena podložka. To je pomembna razlika, kadar preverjamo preboj oziroma vtiskovanje glave v pritrjeni leseni element. Hkrati mora zanjo ostati dovolj prostora na površini.
Oblogo, vidni zaključek in dostop orodja uskladimo z obliko glave. TBS zato ni le HBS z drugačnim videzom in ga ne zamenjamo samodejno ob enakem premeru.
Rothoblaas · katalog, str. 76–87

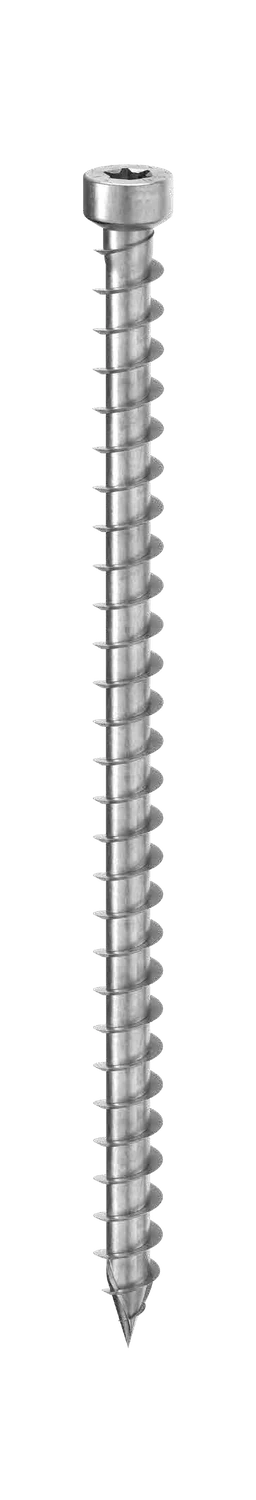

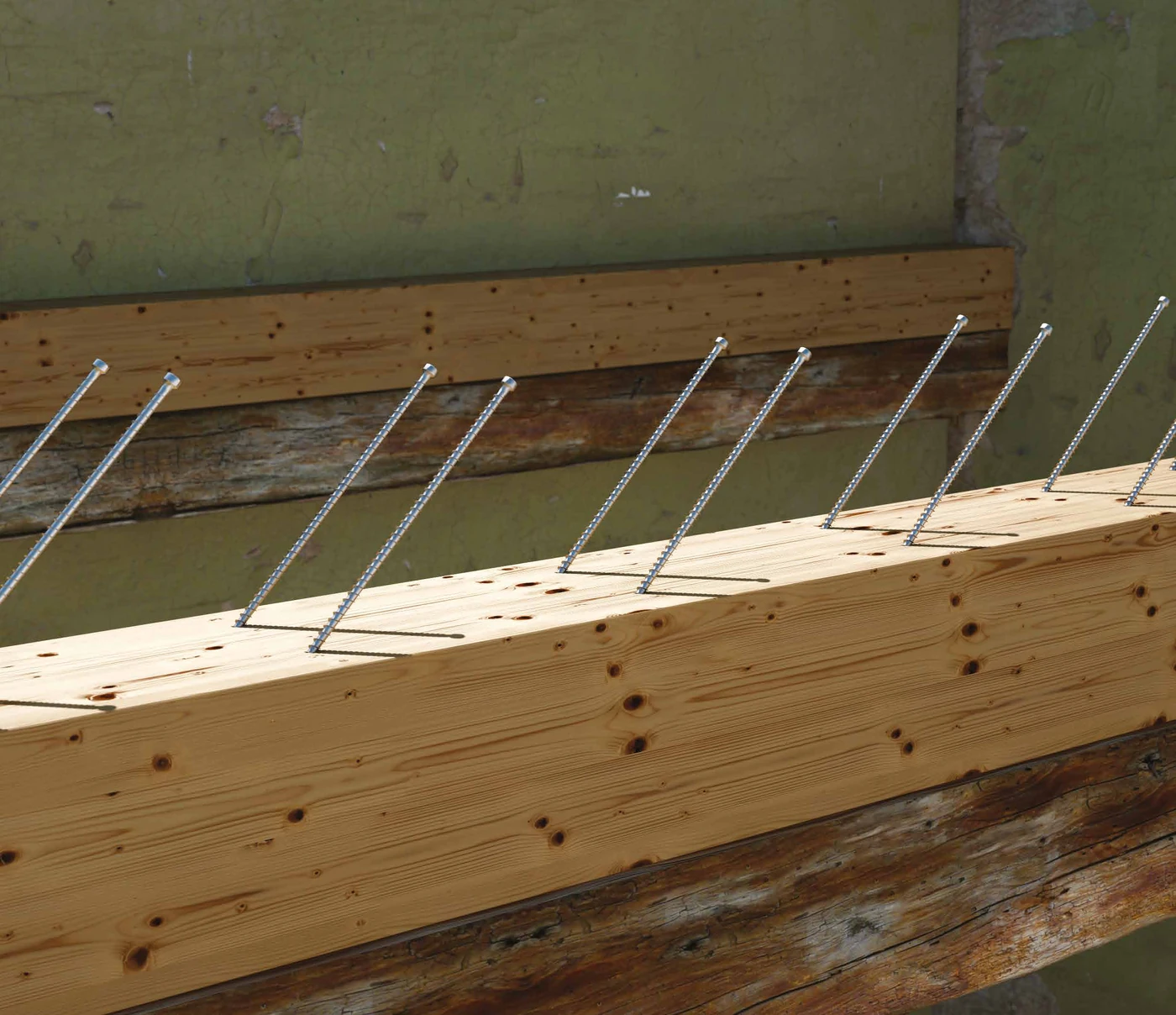

VGZ / Polni navoj
Povezava prek navoja.
Polni navoj sodeluje pri prenosu sil v lesenih elementih. VGZ s cilindrično glavo je družina za skrite povezave in konstrukcijske ojačitve. Kot vijačenja in dolžina sidranja v posameznem elementu sta del zasnove spoja.
Položaja vijakov ne določimo samo po tem, kam jih je najlažje vstaviti. Razpored, sidranje in zahtevano nosilnost uskladimo s preverjeno konstrukcijsko rešitvijo.
Rothoblaas · katalog, str. 120–143
03 / TRAJNOST SPOJA
Enak les.
Drugačno okolje.
Izraz »za zunaj« pove premalo. Spoj pod streho in spoj ob morju lahko zahtevata drugačno obravnavo.
Vlaga in izpostavljenost
Kje je spoj in kako se lahko zmoči? Upoštevamo predvidene pogoje uporabe, neposredne padavine, kondenz ter možnost sušenja detajla.
Les in stik materialov
Vrsta lesa, njegova kemična obdelava in stik z drugimi kovinami vplivajo na izbiro. Preverimo celoten sklop, tudi plošče in podložke.
Jeklo in zaščita
Pocinkanje, posebne prevleke in vrste nerjavnega jekla imajo različna področja uporabe. Zahtevano primernost poiščemo pri točnem izdelku.
Standardni HBS je po dokumentaciji proizvajalca namenjen razredoma uporabe 1 in 2. Ta podatek ni splošno dovoljenje za vsako zunanjo uporabo. Tudi pri nerjavnem jeklu preverimo ustrezno vrsto in dejanske pogoje.
HBS · aktualna dokumentacija Katalog · korozivnost, materiali in prevleke, str. 8 in 12
04 / TEHNIČNA PRIPRAVA
Vijak potrebuje
svoje mesto.
V modelu preverimo položaj spoja glede na naleganje, izreze in sosednje elemente. Kadar je razpored pritrdil del dogovorjenega obsega, ga povežemo z merami na detajlu in oznakami v seznamu.
Če se spremeni prerez ali obdelava, ponovno pregledamo tudi rešitev pritrjevanja. Potrjeni detajl, delavniška dokumentacija in naročilo naj opisujejo isto različico.
Več o pripravi lesenega spoja05 / OD DETAJLA DO NABAVE
Dobra specifikacija.
Manj ugibanja.
»Vijak za les« ni dovolj natančen zapis za naročilo. Ko je rešitev potrjena, potrebujemo sledljivo specifikacijo.
Proizvajalec, družina in točna koda izdelka.
Premer, dolžina, izvedba navoja in glave.
Material oziroma zahtevana zaščita.
Količina, razdeljena po detajlih ali sklopih.
Povezava na veljavni načrt in navodila za vgradnjo.
Dogovor o preverjanju morebitne zamenjave izdelka.
Prikaz je vodič za izbiro in usklajevanje, ne statični izračun. Dimenzije, razpored in nosilnost za konkretni projekt preveri odgovorni projektant konstrukcije.
Za poglobljen pregled
Izhodišče: slovenski katalog »Vijaki za les in spoji za terase« (2023), zlasti str. 8–12, 30–43, 76–87 in 120–143. Fotografije in produktni prikazi: Rothoblaas. Pred specifikacijo preverimo aktualno dokumentacijo izbranega izdelka.
