Zajem objekta / Leica DISTO X6 + P2P
Od objekta. Do modela.
Kako Leica DISTO X6 s tehnologijo P2P poveže zajem obstoječega objekta s pripravo v CAD/CAM. Od premišljeno izbrane točke do podatka, na katerem lahko gradimo.
P2PProstorski zajem z DST 360-X
4×Povečava digitalnega iskala
IP65Zaščita ohišja X6
DXFPodlaga za nadaljnje delo v CAD
Dobra priprava se začne zunaj pisarne
Objekt že obstaja.
Model ga mora razumeti.
Pri obstoječi stavbi idealni pravokotni tloris hitro sreča zamaknjen zid, drugo višino venca ali dimnik, ki ga na starem načrtu ni. Preden pripravimo novo konstrukcijo, potrebujemo podlago, ki opiše dejansko stanje.
Vrednost izmere je v povezavi med podatki. Poleg razdalje nas zanima položaj: kje je podpora, kako visoko leži rob in v kakšnem odnosu sta dva dela objekta. Tu postane zanimiva kombinacija Leica DISTO X6 in tehnologije P2P.
Point to Point

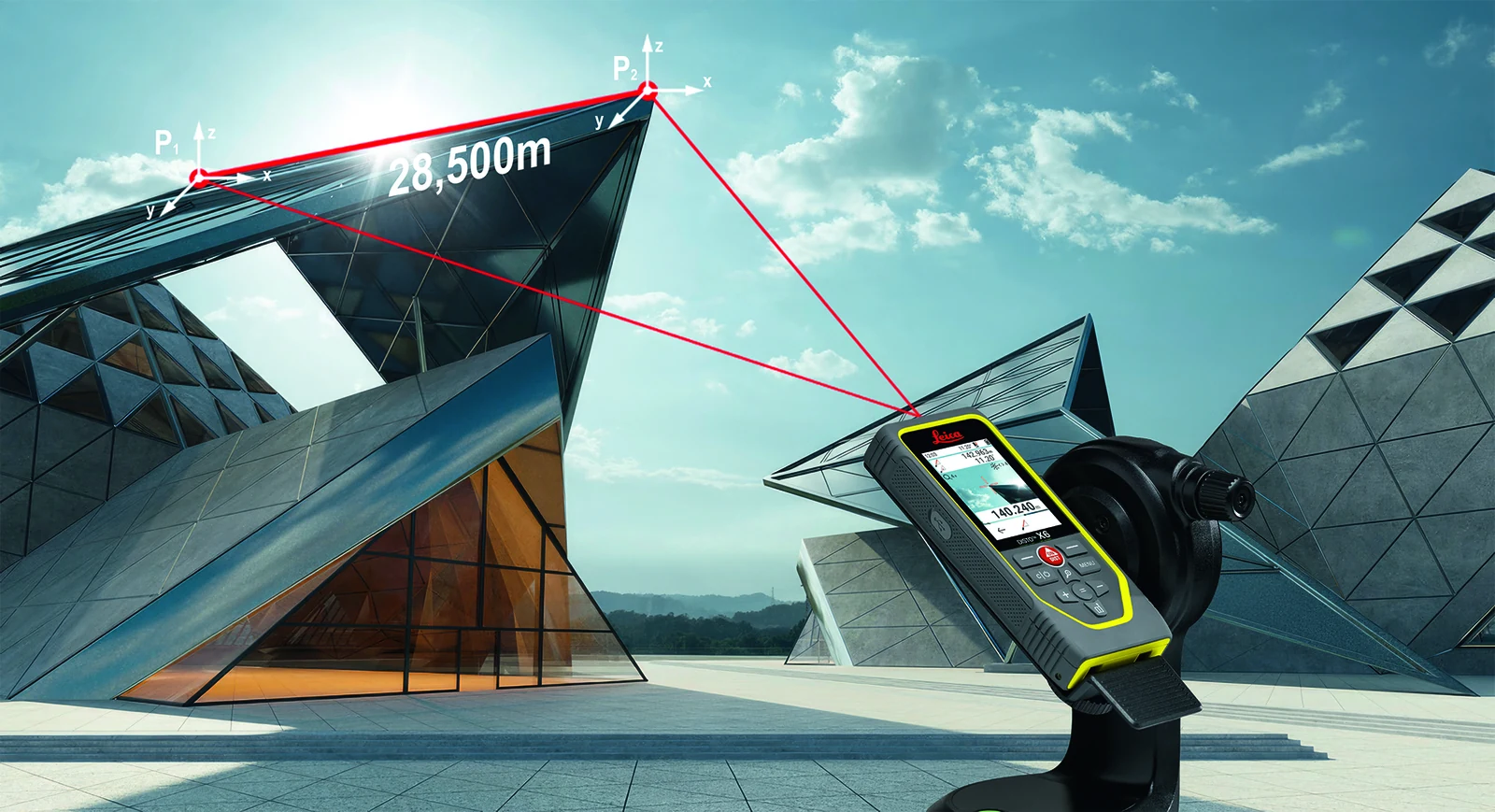

Dve točki.
Prostor med njima.

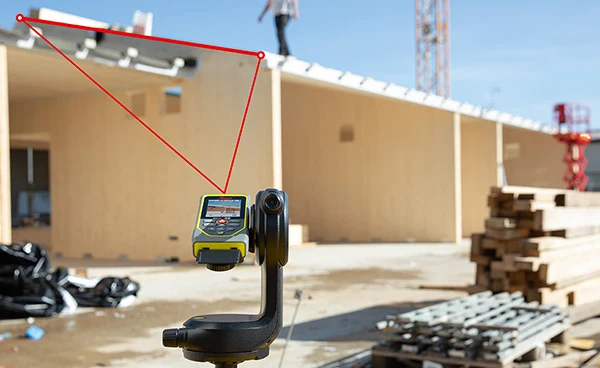

Namerimo prvo in drugo vidno točko. Sistem združi razdalje s kotnimi podatki adapterja in izračuna njun medsebojni odnos. Do vsakega merjenega roba nam zato ni treba fizično pristopiti.
Merimo iz enega stojišča.
Ob pravilnem niveliranju lahko poleg prostorske razdalje dobimo vodoravno razdaljo, višinsko razliko in naklon med točkama. Z dodatnimi točkami opišemo robove ter površine.
Točke izberemo z namenom.
P2P je ciljan zajem. Izberemo mesta, ki jih potrebujemo za nalogo. Gost oblak točk in teksturiran model celotnega objekta sta drugačen način dokumentiranja.
Oprema, ki deluje skupaj
Majhna naprava.
Premišljen komplet.

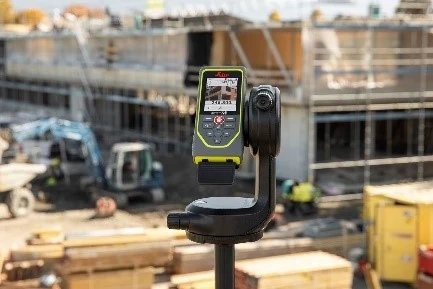

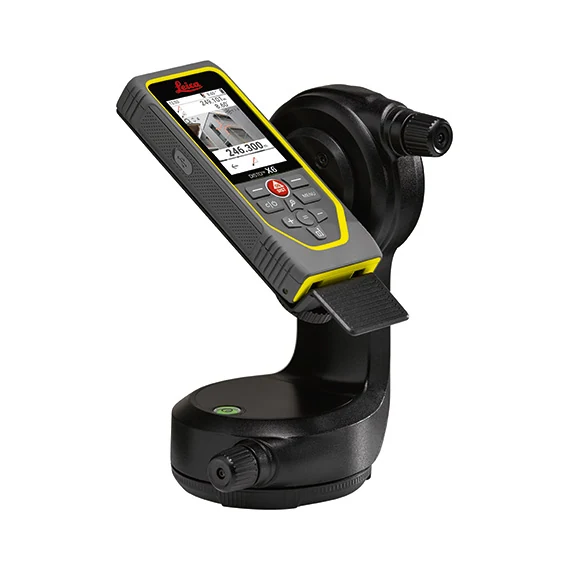

X6 meri razdaljo. Adapter DST 360-X doda natančno usmerjanje in kotne podatke. Stativ ohranja stabilno stojišče. Za opisani način P2P zajema potrebujemo vse tri.
Vidimo, kam merimo.

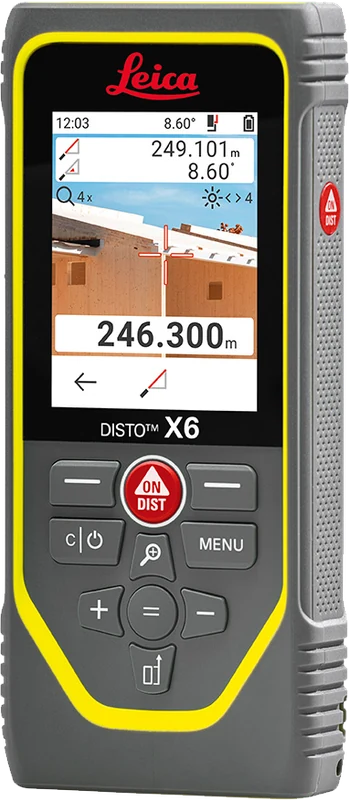

Digitalno iskalo s 4-kratno povečavo pomaga pri namerjanju na prostem. Velik zaslon na dotik olajša pregled tarče in rezultata.
Mirnejši sprožilec.

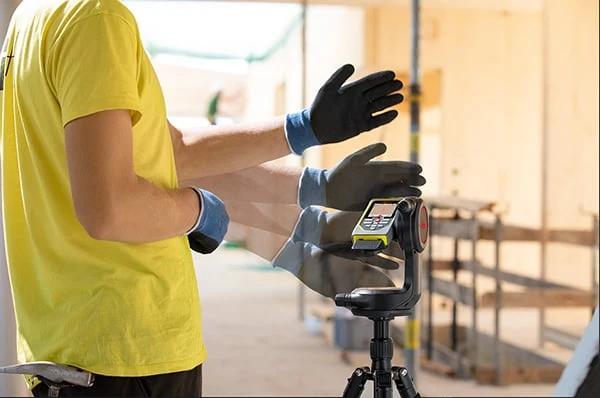

Sprožitev s kretnjo omogoča meritev brez pritiska na ohišje. To je uporabno pri oddaljeni majhni tarči, kjer bi dotik lahko premaknil smer.
Pripravljen za teren.
Ohišje X6 ima zaščito IP65 in je po navedbi proizvajalca preizkušeno pri padcu z 2 m. Zaščita pred prahom in vodnimi curki je dobrodošla na gradbišču.
Predlagan potek dela
Od stojišča.
Do uporabne podlage.
Dobra izmera se začne s seznamom potrebnih podatkov in konča s kontrolo. Štirje koraki, ki povežejo teren s tehnično pripravo.
01 / Pripravi
Najprej določimo, kaj potrebujemo.
Pred odhodom na teren določimo namen zajema: kontrola obstoječih podpor, nov nadstrešek ali prilagoditev ostrešja. Pripravimo seznam točk in dogovorjeno višinsko referenco. Tako na objektu zbiramo podatke za konkreten model.
Stativ postavimo na stabilno podlago. Preverimo vidnost izbranih mest in izvedemo niveliranje po navodilih naprave.
Leica · X6 P2P Package02 / Zajemi
Vsaka točka potrebuje pomen.
Merimo sistematično: najprej referenco, nato robove in naležne površine, za konec odprtine ter ovire. V zapisku jasno ločimo vrh zidu, rob obloge in dejansko ležišče. Na videz podobne točke imajo pri modeliranju povsem drugo nalogo.
Pri 3D Data Capturing prva točka določi izhodišče, druga smer osi X. Proizvajalec zahteva več kot 10 cm vodoravnega odmika med njima.
Leica · X6: izvoz, osi in fotografije
03 / Preveri
Manjkajoč podatek odkrijemo na terenu.
Preden zapustimo objekt, preverimo obseg zajema. Ali imamo obe strani odprtine, spremembo višine, odmik dimnika? Ključno razdaljo ponovimo in dodamo neodvisno kontrolno diagonalo. Nenavadno meritev preverimo še na objektu.
DISTO Plan omogoča sproten pregled zajema. Funkcije P2P Measure in CAD Export so po dokumentaciji proizvajalca del plačljivih možnosti aplikacije.
Leica · DISTO Plan: funkcije in naročnine
04 / Prenesi
V pisarno pride urejena podlaga.
Izvoz shranimo v izvirni obliki in mu dodamo datum, opis stojišča ter seznam merjenih mest. V CAD preverimo enote, izhodišče, orientacijo in znano kontrolno mero. Šele nato zajem povežemo s projektom.
X6 z adapterjem shrani 2D/3D DXF in CSV podatke. Prenos z naprave na računalnik poteka prek USB; to je ločena pot od izvoza skozi DISTO Plan.
Leica · X6: izvoz, osi in fotografije
Primer / priprava nove lesene konstrukcije
Katere točke
bi izbrali pri ostrešju?
Najprej opredelimo stik nove konstrukcije z obstoječim objektom. Spodaj je primer načrtovanja zajema; končni seznam prilagodimo dostopnosti, projektni rešitvi in zahtevani natančnosti.
Podpore in naleganje
Kje bo konstrukcija dejansko sedela?
- Robovi in višine nosilnih zidov ali vencev.
- Položaj stebrov ter obstoječih nosilcev.
- Spremembe ravnine vzdolž predvidenega ležišča.
Oblika in odmiki
Kateri robovi določajo novi model?
- Gabarit objekta, zamiki in nepravilni vogali.
- Vidne višine slemena, kapa ali priključnega roba.
- Svetle odprtine, dimniki in druge prostorske ovire.
Kontrola in sledljivost
Kako bomo podatek preverili pozneje?
- Dogovorjena ničla in označene referenčne točke.
- Kontrolne diagonale in ponovljene ključne mere.
- Fotografije z opisom točke ter označene neizmerjene cone.
Pri višinski koti zapišemo tudi, katero površino smo izmerili. Spodnji rob nosilca, vrh venca in zaključena obloga niso zamenljive reference.
Manj prepisovanja. Več povezave.
Točka zapusti teren.
Ohrani svoj položaj.

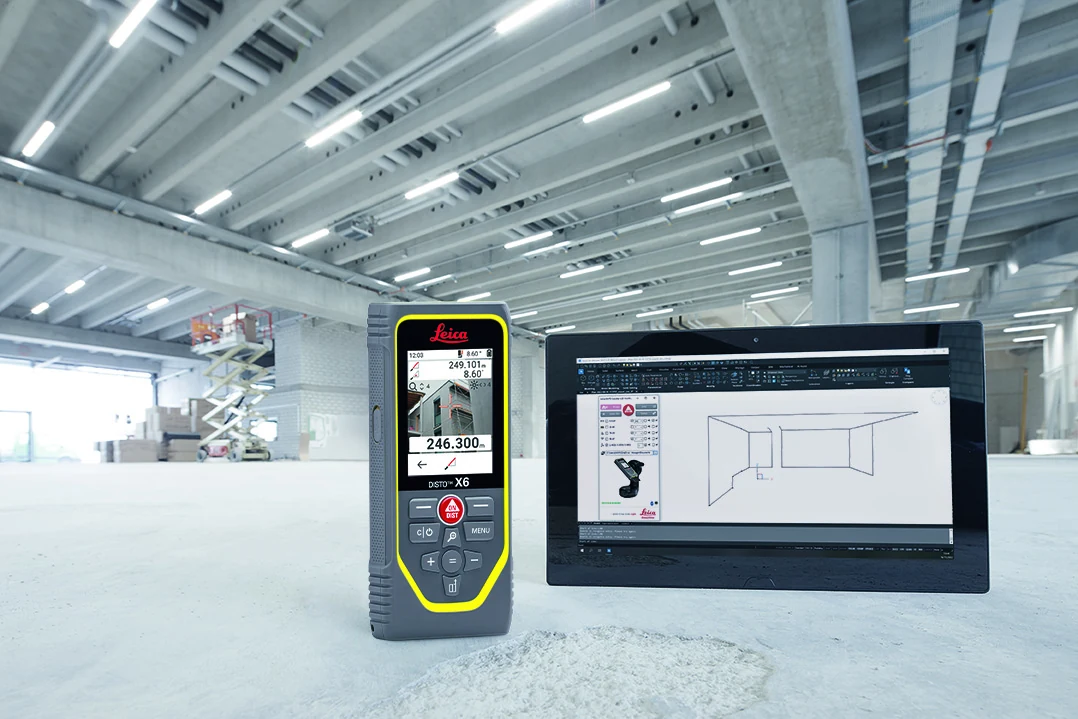

Prednost digitalnega izvoza je, da položaje prenesemo v risarsko okolje in jih ne sestavljamo znova iz nepovezanih številk. Ob tem še vedno preverimo, kaj posamezna točka pomeni.
Pot A / naprava → računalnik

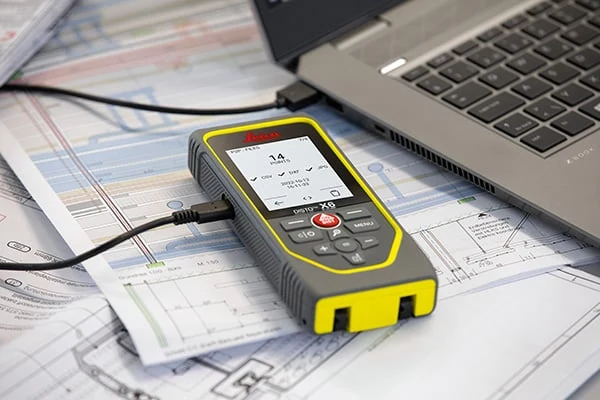

DXF prek USB.
Pri 3D Data Capturing dobimo prostorski DXF, tlorisni 2DG in ob ustrezno določeni osi tudi pogled 2DW. CSV ohrani koordinate za nadaljnjo obdelavo. Če je Pointfinder vključen, se shranijo tudi fotografije merjenih mest.
Izvoz pregledamo skupaj z zapiski. Fotografija pomaga prepoznati cilj; sama ne nadomesti kontrolne meritve.
Leica · X6: izvoz, osi in fotografijePot B / naprava → aplikacija → CAD
Pregled že na objektu.
V DISTO Plan lahko zajem preverjamo na telefonu ali tablici ter pripravimo podlago za izvoz. To pomaga opaziti manjkajočo odprtino ali nedokončan rob še pred odhodom.
P2P Measure ter izvoz DWG/DXF sodijo med plačljive funkcije aplikacije. Pred uporabo preverimo izbrani paket in združljivost različice.
Leica · DISTO Plan: funkcije in naročnineNaša vloga v tehnični pripravi
Izmera poda podlago.
Priprava določi izvedbo.
Med zajetimi točkami in kosom, pripravljenim za izdelavo, je prostor za znanje. Tu iz prostorskih podatkov nastane premišljen model konstrukcije.
- 01 / CAD
Uredimo podlago.
Preverimo enote, smeri osi in višinsko ničlo. Zajem ohranimo na ločenem sloju, da ostane razlika med izmerjenim stanjem in projektirano geometrijo jasna.
- 02 / Model
Razvijemo konstrukcijo.
Ob podlagi določimo elemente, prereze, naleganje in spoje. Uskladimo odmike ter tolerance; nosilnost in projektno rešitev preveri odgovorni projektant.
- 03 / CAM
Pripravimo izdelavo.
Šele preverjen model omogoči pripravo obdelav, delavniških načrtov in izvoz za konkretni stroj. Datoteko in podprte operacije preverimo v proizvodnem okolju.
Natančnost z jasnim pomenom
Prava številka.
Za pravo vrsto meritve.
Pri izbiri postopka upoštevamo natančnost celotnega zajema. Neposredna laserska razdalja in rezultat P2P imata različni toleranci, zato ju obravnavamo ločeno.
| Vrsta meritve | Navedena toleranca | Kako jo razumemo |
|---|---|---|
| Neposredna razdalja X6 | ±1,0 mm | Pri ugodnih pogojih ter v območju in pod pogoji iz tehničnega lista. |
| P2P pri 5 m | ±5 mm | Podatek za funkcijo P2P; vključuje drug način določanja razdalje. |
| P2P pri 10 m | ±10 mm | Pri daljšem zajemu za zahtevne stike načrtujemo ustrezno kontrolo. |
Zanesljiv rezultat se začne na stojišču. Stabilnost, namerjanje, odbojnost tarče, svetloba in razdalja vplivajo na meritev. Rob preverimo tako, da vemo, katero površino je zadel laser. Če zahtevani detajl dopušča manjše odstopanje, izberemo natančnejšo kontrolno metodo.
Leica · Tehnični list X6 / P2P (PDF)Še nekaj dobrih vprašanj.
Je sam DISTO X6 dovolj za P2P?
Za opisani prostorski zajem potrebujemo X6, adapter Leica DST 360-X in stabilen stativ. Adapter doda kotne podatke, potrebne za določitev položaja točk. Običajna ročna meritev razdalje z X6 tega kompleta ne nadomesti.
Leica · X6 P2P PackageAli s tem dobimo celoten 3D posnetek objekta?
Zajamemo točke, ki jih sami namerimo. To je uporabno za robove, podpore, odprtine in ključne geometrijske odnose. Gost oblak točk in teksturirana površina zahtevata drugačen zajem, na primer lasersko skeniranje ali fotogrametrijo. Število potrebnih točk določa naloga, ne videz končne predstavitve.
Kaj, če vseh mest ne vidimo z enega stojišča?
Skritega roba ne nadomestimo z oceno. Zajem načrtujemo z dodatnega stojišča in vnaprej določimo skupne referenčne točke za povezavo podatkov. Postopek združevanja mora podpirati uporabljena programska oprema; pravilnost preverimo s kontrolnimi merami.
Ali lahko DXF pošljemo neposredno na CNC?
Izvoz vsebuje geometrijsko podlago zajema. Za izdelavo potrebujemo izdelan in preverjen model elementov, materiale, prereze, spoje ter obdelave. Šele ustrezna priprava CAM in izvoz za konkreten stroj, na primer podprta različica BTL/BTLx, določita nadaljnji proizvodni korak.
Preverjeno pri izvoru.
Tehnični podatki in funkcije: uradna dokumentacija Leica Geosystems, pregledana 20. septembra 2026. Potek priprave za lesene konstrukcije je uredniška razlaga maric.design.
Fotografije naprave, promocijski prikaz P2P in zasloni aplikacije: © Leica Geosystems. Uporabljeni za predstavitev in razlago izdelka. Članek je neodvisna izobraževalna vsebina; ne navaja partnerstva ali preizkusa naprave na našem projektu.
