Zasnovano v 3D. Pripravljeno za izdelavo.
VisKon skozi pot lesene konstrukcije: od geometrije in detajlov do delavniških risb, kosovnic in priprave CNC. In znanje, ki te korake poveže.
ORODJE IN ZNANJE
Model je začetek.
Izdelava je cilj.
VisKon je WETO-jevo okolje BIM in 3D CAD/CAM za lesene konstrukcije. Povezuje modeliranje, obdelave, tehnične risbe in pripravo podatkov za proizvodnjo.
Za naročnika je bistveno, kaj iz tega nastane: razumljiv detajl, usklajena dokumentacija in podatki, s katerimi lahko ekipa nadaljuje delo. Pri maric.design programsko orodje povežemo s praktičnim razumevanjem lesene gradnje.
Pred modeliranjem zato razjasnimo tudi stvari, ki jih na lepem 3D-prikazu še ne vidimo: kdo bo izdeloval, s kakšno opremo, kaj potrebuje montaža in kdo potrjuje odprte odločitve.
Uradna predstavitev VisKon · WETO01 / POVEZANA PRIPRAVA
Od vhodnega podatka.
Do naslednjega človeka.
Tako pri maric.design razumemo pot priprave. Obseg prilagodimo projektu in načinu izdelave.
- 01
Podloge
Uskladimo izhodišče.
Načrte in zajem objekta povežemo z dogovorjenimi osmi, višinami in merami. Manjkajoča informacija dobi vprašanje, preden postane del modela.
- 02
Model
Postavimo konstrukcijo v prostor.
Geometrijo beremo kot sklop elementov: položaji, prerezi, naleganja in odnosi do preostalega objekta. Pregled celote povežemo z značilnimi prerezi.
- 03
Detajli
Razjasnimo, kako se sestavi.
Uskladimo obdelave, povezave in dostop pri montaži. Vprašanja nosilnosti rešujemo z odgovornim projektantom konstrukcije; način izvedbe s proizvodnjo.
- 04
Predaja
Pripravimo uporabne izhode.
Delavnica potrebuje jasne risbe in oznake. Nabava potrebuje specifikacijo. Priprava stroja potrebuje dogovorjene podatke in preverjen prenos.
- 05
Revizija
Ohranimo skupno različico.
Ob spremembi evidentiramo, kaj se je spremenilo in kaj zamenjuje predhodno oddajo. Ekipa mora vedeti, kateri podatki veljajo za naslednji korak.
02 / ORODJE PO SKLOPIH
Strehe. Stene.
Priprava CNC.
VisKon je modularen. Funkcije in razpoložljivi izhodi so odvisni od izbrane konfiguracije.
Strehe in proste konstrukcije
Modeliranje ostrešij, nadstreškov in prostih lesenih konstrukcij. Orodja za geometrijo, spoje, obdelave, risbe in sezname.
Stene in stropi
Okvirna gradnja, CLT in druge lesene sestave. Parametrični sloji, povezave sten in dokumentacija za pripravo prefabriciranih elementov.
Podatki za CNC
Priprava prenosa v proizvodnjo prek vmesnikov, kot so BTL, Cambium in WUP. Modul C zahteva A in/ali B.
Ilustraciji A in B: WETO, uradna predstavitev VisKon. Prikaz C: dokumentacija WETO VisKon V18.
WETO · opis modulov in pogojev03 / POGLED OD BLIZU
Obdelava ima obliko.
In razlog.

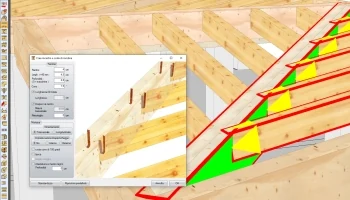

VisKon omogoča obdelave, kot so zareze, vrtine, čepi in lastovičji repi. Izmenjuje tudi podatke DWG/DXF in IFC.
V tehnični pripravi obliko povežemo z njeno nalogo. Kateri rob je referenca? Kako element vstavimo? Ali ostane prostor za pritrdila? Kaj se spremeni na sosednjem kosu?
Šele usklajeni odgovori naredijo detajl uporaben za izdelavo. Razpoložljivost funkcije v programu sama še ne potrjuje izvedljivosti na izbranem stroju.
Raziščite znanje za modelom
04 / REZULTAT PRIPRAVE
Isti projekt.
Več uporabnih izhodov.
Paket predaje določimo skupaj. Vsebina mora ustrezati ljudem in opremi, ki jo bodo uporabili.

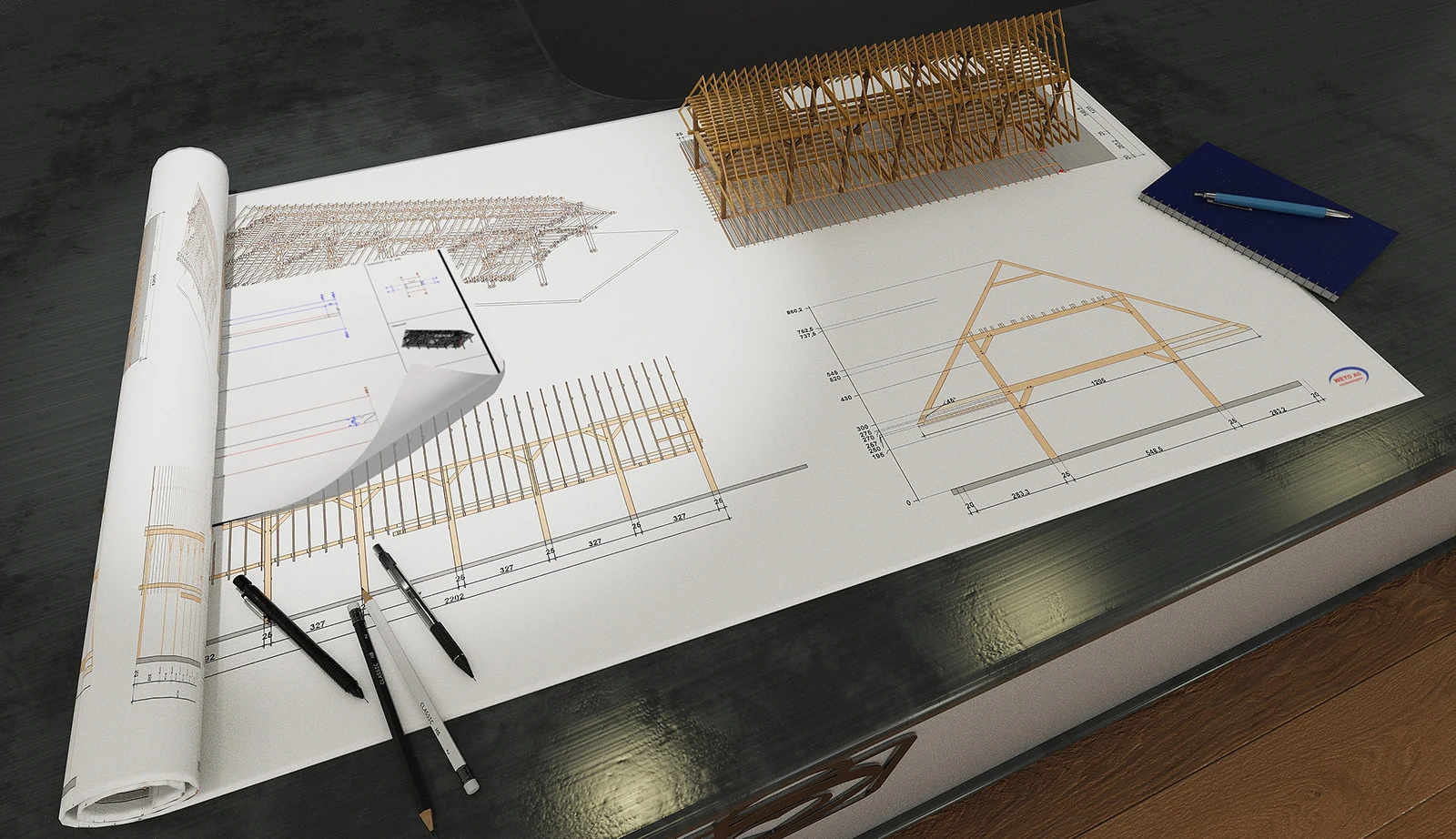

Za delavnico in montažo
Naslednji korak mora biti jasen.
Izberemo prereze, referenčne robove, mere in oznake. Pri zahtevnejšem spoju dodamo pogled, ki pokaže tudi prostor za sestavljanje. Risba naj razloži delo človeku, ki ni sodeloval pri modeliranju.
Za material in organizacijo
Vsak kos dobi svoje mesto.
Oznake, materiali, prerezi, dolžine in količine morajo pripadati isti reviziji. Pred oddajo uskladimo, kako želi proizvodnja razdelitev po sklopih in kaj naročnik potrebuje za nabavo.
Za pripravo proizvodnje
Obdelava sreča konkretni stroj.
Format in različico izvoza dogovorimo s pripravo proizvodnje. Preverimo prenos, orientacijo kosa, podprte obdelave in omejitve opreme. Izvožena datoteka je del predaje; njeno uporabo potrdi priprava na konkretnem stroju.
BTL · dokumentacija formatamaric.design / ZUNANJA TEHNIČNA PRIPRAVA
Vaša ekipa.
Več pripravljene izvedbe.
Tesarskemu podjetju, izvajalcu ali proizvodnji pomagamo takrat, ko za naslednji projekt potrebujejo dodaten obseg tehnične priprave. Od posameznega ostrešja do zahtevnejšega sklopa lesene konstrukcije.
Pošljete obstoječe podloge. Skupaj opredelimo odprta vprašanja, način izdelave, obseg dokumentacije in mejnike potrjevanja. Na tej osnovi pripravimo model in dogovorjene izhode.
Spoznajte način sodelovanjaZa poglobljen pregled
Funkcije in delitev modulov povzemamo po uradni predstavitvi WETO. Ilustracije proizvajalca so označene ob prikazih. Opis postopka priprave predstavlja pristop maric.design; obseg izvedbe in združljivost izhodov uskladimo za vsak projekt.
