maric.design × VisKon
Znanje za modelom. Razlika v izvedbi.
Kako v maric.design povežemo razumevanje konstrukcije, delo v VisKonu in pripravo za delavnico. Od prve podloge do detajla, ki ima svoje mesto.
VisKon je delovno okolje. Vrednost nastane, ko razumemo konstrukcijo, povežemo detajle in pripravimo jasen naslednji korak.

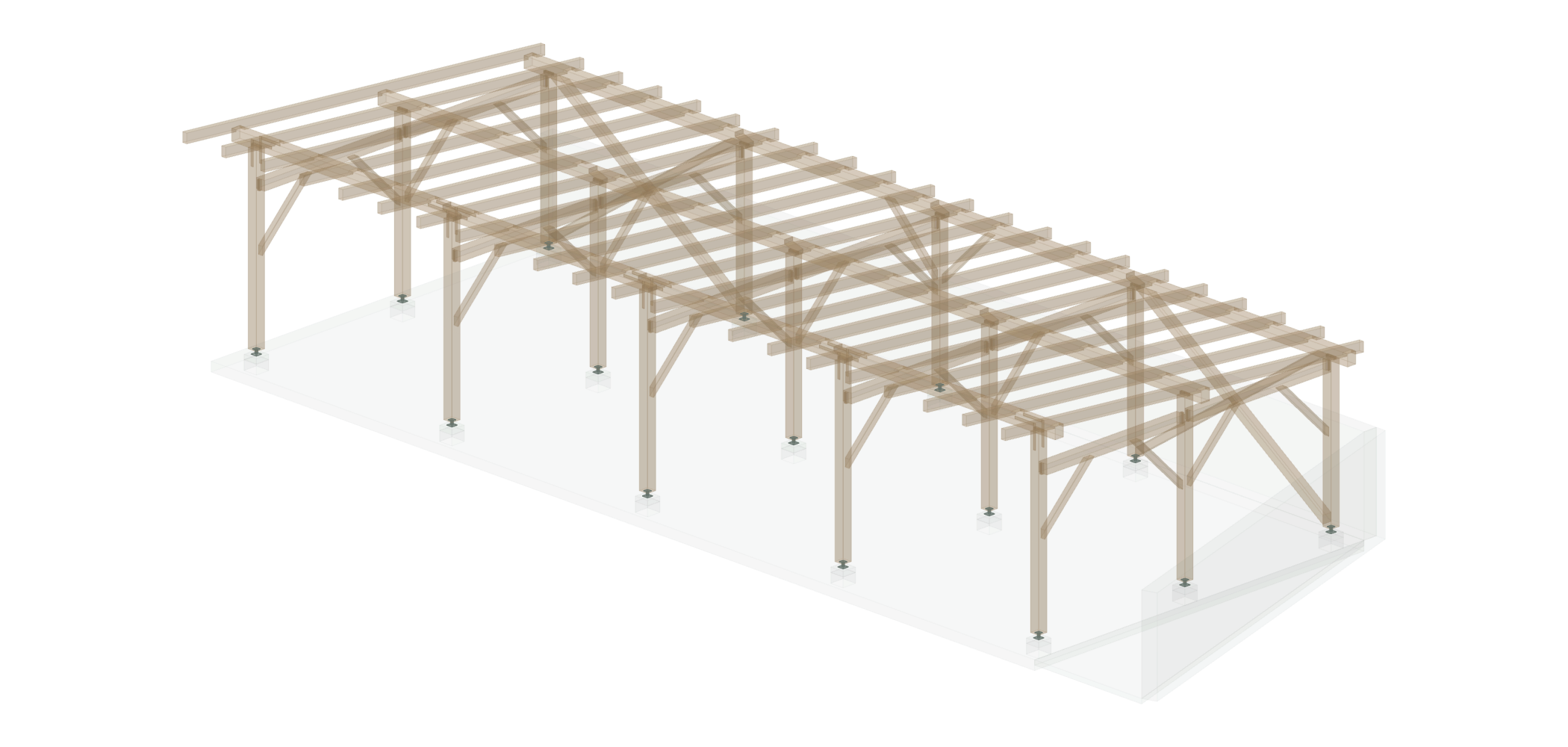

Znanje iz tehnične priprave
Videti obliko.
Razumeti, kaj stoji za njo.
Vsak projekt se začne z vprašanji. Kaj podloga pove dovolj jasno? Kaj je treba preveriti na objektu? Kje se srečajo les, jeklo in obstoječa konstrukcija?
V maric.design te odgovore povežemo v modelu. VisKon nam omogoča natančno delo z geometrijo in obdelavami. Mi določimo, katere informacije so za projekt bistvene in kako jih bo ekipa uporabila.
Od blizu · VisKon V18
Majhna nastavitev.
Pomembna odločitev.
Trije primeri, kako funkcija programa dobi pomen v konkretni konstrukciji. Odprite prikaz za razlago orodja in naše vloge.
01 / Razumeti geometrijo
Ena lega. Več povezanih odločitev.
Odmik, višina in naleganje morajo govoriti isti jezik.
Kaj omogoča VisKon.
VisKon V18 omogoča usklajevanje odmika in višine lege ob nespremenjenem položaju špirovca. V profilu lahko določimo tudi uporabo zarez in oznak na špirovcih.
Kaj prispeva maric.design.
Pred nastavitvijo razjasnimo, kaj mora ostati nespremenjeno: geometrija strehe, višina naleganja ali položaj konstrukcije glede na objekt. Podlogo povežemo z dejanskim stanjem in dogovorjeno rešitvijo.

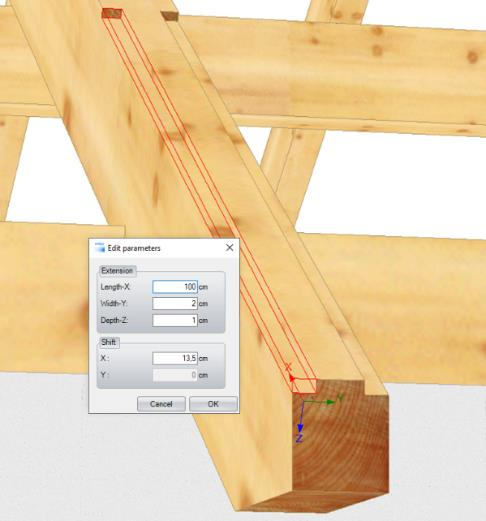

02 / Uskladiti detajl
Spoj ima svojo nalogo.
Oblika stika je povezana z izdelavo in montažo.
Kaj omogoča VisKon.
V VisKonu V18 lahko naknadno uredimo že ustvarjene obdelave, med njimi zareze, utore, posnetja in preklopne obdelave. Parametre spreminjamo na izbrani obstoječi obdelavi.
Kaj prispeva maric.design.
Obdelavo presojamo v kontekstu celotnega stika. Uskladimo naleganje, prostor za povezavo in dostop pri sestavljanju. Konstrukcijske zahteve za konkretno rešitev ostajajo predmet preverjanja odgovornega projektanta konstrukcije.

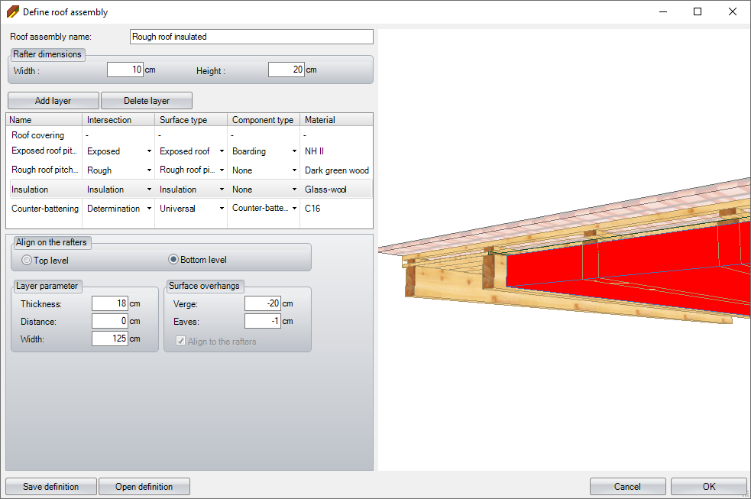

03 / Misliti na izvedbo
Streha je več kot ostrešje.
Sloji in razdelitev elementov dobijo mesto že v pripravi.
Kaj omogoča VisKon.

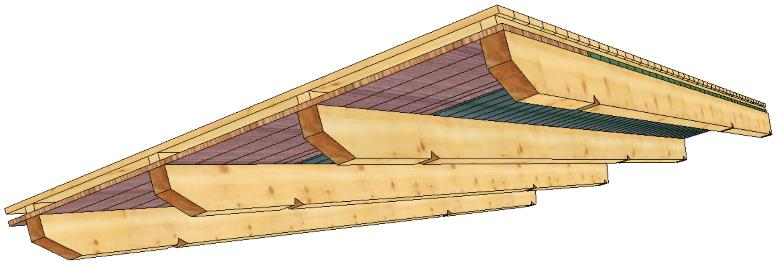

V18 omogoča določanje več slojev strešne sestave in razdelitev strešnih elementov v pakete. Položaji špirovcev sodelujejo pri določitvi razdelitve.
Kaj prispeva maric.design.
Pred uporabo funkcije uskladimo, kaj bo izdelano v delavnici, kaj na objektu in kateri deli pripadajo posamezni fazi. Razdelitev povežemo z dogovorjenim načinom izvedbe ter predaje.
Misel že pri izvedbi
Kako bo sestavljeno?
To vprašamo že zdaj.
Razdelitev v elemente, strešni sloji in vrstni red priprave so povezane odločitve. V modelu jih lahko obravnavamo skupaj, preden podatki pridejo do delavnice.
Kaj bo pripravljeno v delavnici in kaj mora ostati jasno ekipi na objektu?
Za naslednjega človeka v procesu
Ista odločitev.
V vsakem izhodu.
Model, risba in seznam morajo pripovedovati isto zgodbo. Pred predajo preverimo njihove oznake, vsebino in dogovorjeno različico.
Pogled, ki razloži naslednji korak.
V VisKonu pripravimo poglede in prereze, s katerimi pokažemo položaj, mere in odnos med elementi. Izberemo tiste informacije, ki jih delavnica in montaža dejansko potrebujeta.

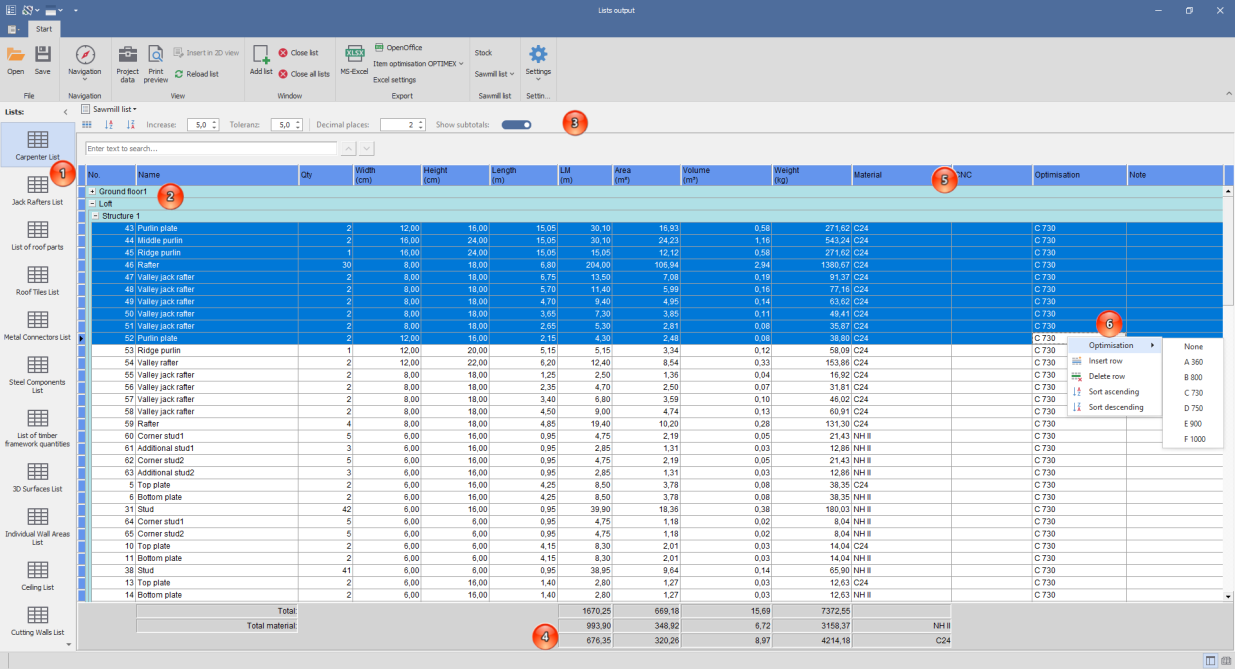

Material dobi ime, mero in mesto.
Sezname lahko razdelimo po etažah in konstrukcijskih sklopih ter filtriramo po materialu. Po spremembi izbora jih ponovno osvežimo in preverimo, da ustrezajo različici modela, ki jo predajamo.

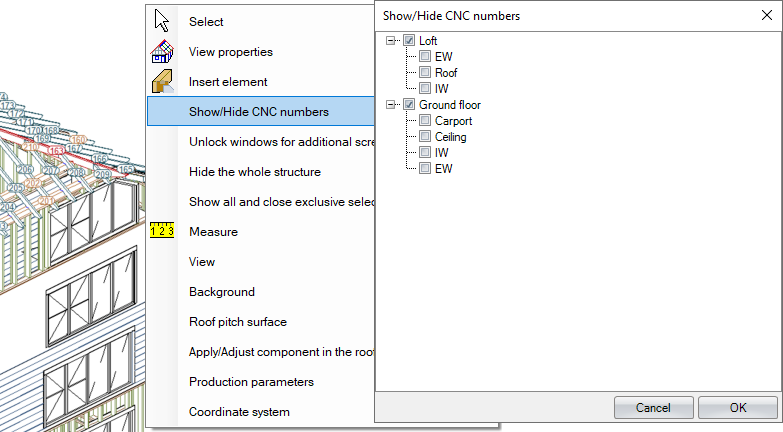

Oznaka poveže element in njegovo obdelavo.
CNC pozicijske oznake pomagajo povezati elemente in dokumentacijo. Pred predajo uskladimo številčenje, zahtevane obdelave in izhodni format z okoljem izvajalca. BTL je eden od formatov za opis geometrije in obdelav posameznega elementa.
Več o PDF, BTL in IFC
Kosovnice po spremembi izbora osvežimo. Priprava strojnih podatkov in razpoložljive funkcije so odvisne od modulov ter usklajene povezave z izvajalčevim okoljem.
Tisto, kar poveže celoto
Mirnejša izvedba
se začne z jasnostjo.
Prava vprašanja.
Pregledamo podloge, namen konstrukcije in odprta mesta. Določimo, katere odločitve morajo biti usklajene pred nadaljevanjem.
Povezane odločitve.
Geometrijo presojamo skupaj s stiki, obdelavami ter dogovorjenim načinom izdelave in montaže.
Uporabni podatki.
Dogovorjeni paket pregledamo kot celoto. Jasne oznake in različice pomagajo, da vsi nadaljujejo iz istega izhodišča.
Za poglobljen pogled.
Prikazi funkcij so iz priročnika novosti, priloženega namestitvi WETO VisKon V18. Izvirni primeri WETO ponazarjajo delo s programom; prikazane mere in nastavitve služijo razlagi funkcij.
Strokovna razlaga in povezava s tehnično pripravo: maric.design. VisKon je programska oprema WETO. Prikaz funkcij ne nadomešča projektnih odločitev ali preverjanja konstrukcije za konkretne obtežbe in podpore.
