V PRAKSI

Iz načrta
v resničnost.

Za vsako konstrukcijo je priprava, ki poveže njene detajle. Poglejte od blizu. Od geometrije do izdelave in montaže.

Pogovorimo se o vašem projektu

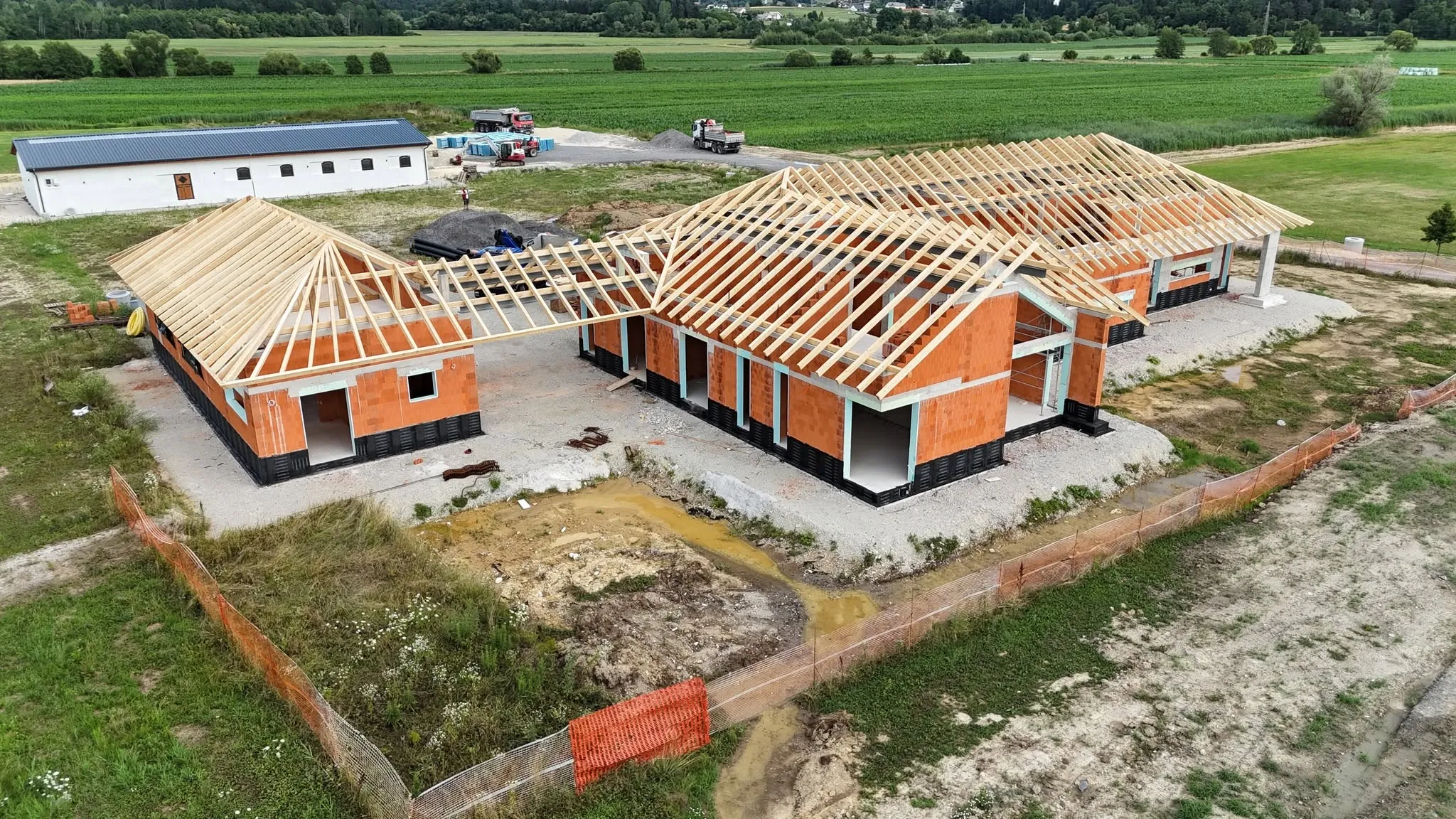

Razvejano leseno ostrešje na pritličnem opečnem objektu z več povezanimi krili, pogled iz zraka
Zahtevna oblika. Jasna izvedba.Poglejte od blizu

01OD ZAJEMA DO MONTAŽE

Zahtevna oblika. Jasna izvedba.

MONTAŽA

Fotogrametrični zajem, priprava konstrukcije in montaža. Trije pogledi na isti objekt.

OD OBJEKTA DO KONSTRUKCIJEMONTAŽA

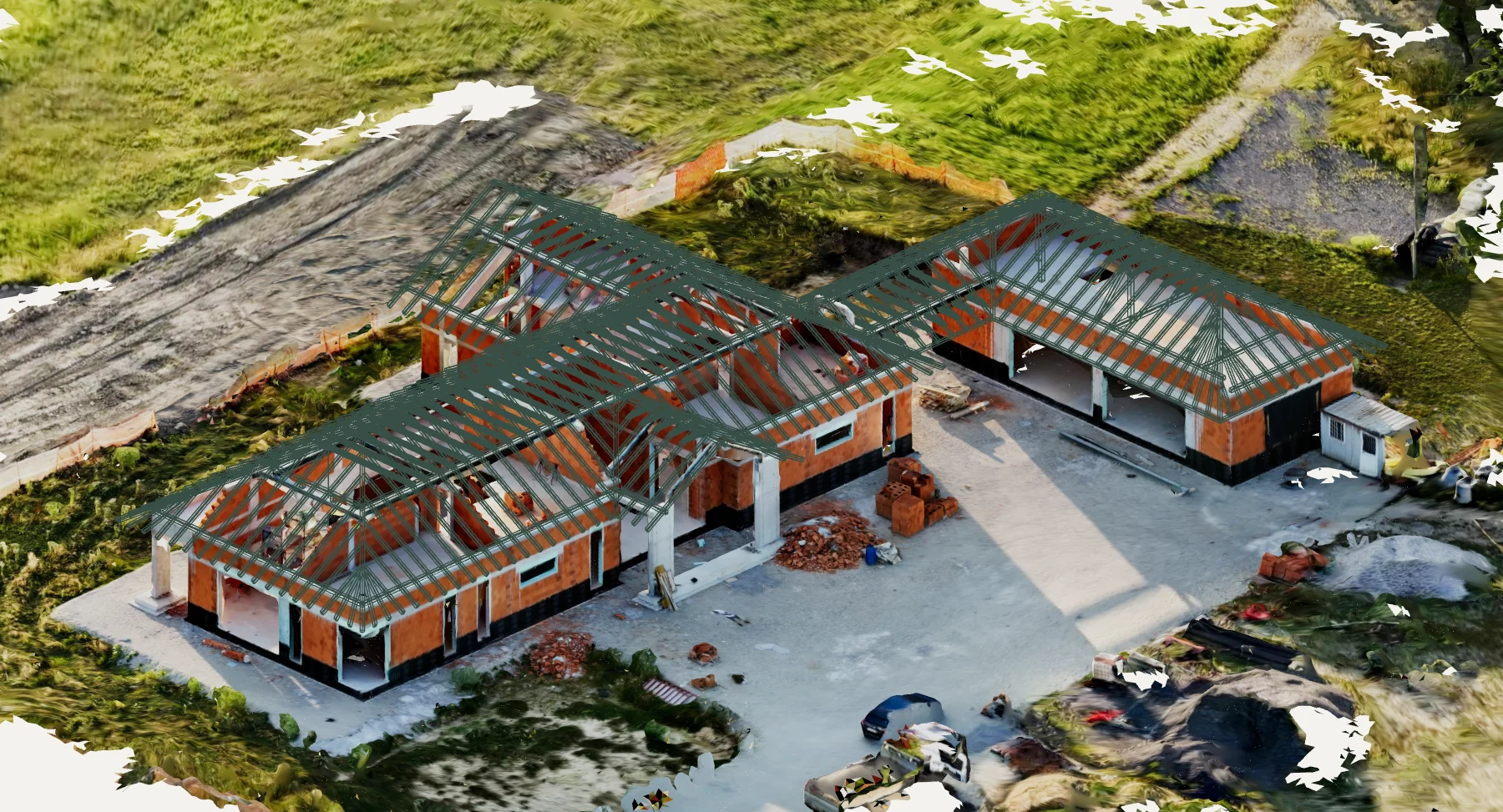

Fotogrametrični 3D posnetek objekta s pravilno umeščenim črtnim modelom razvejanega ostrešja
Dva pogleda. Ena konstrukcija.

Raziščite zajem objekta in model konstrukcije.

01 · Zajem.

S fotogrametrijo povežemo fotografije v prostorski posnetek objekta in okolice. Obstoječe stanje postane del skupnega pogleda.

02 · Priprava.

Več kril, slemen in žlot. Model poveže geometrijo strešin z razporeditvijo leg, špirovcev in njihovih stikov.

03 · Montaža.

  • Celotno ostrešje na objektu
  • Stiki lesa in jekla
  • Detajli dejanske izvedbe

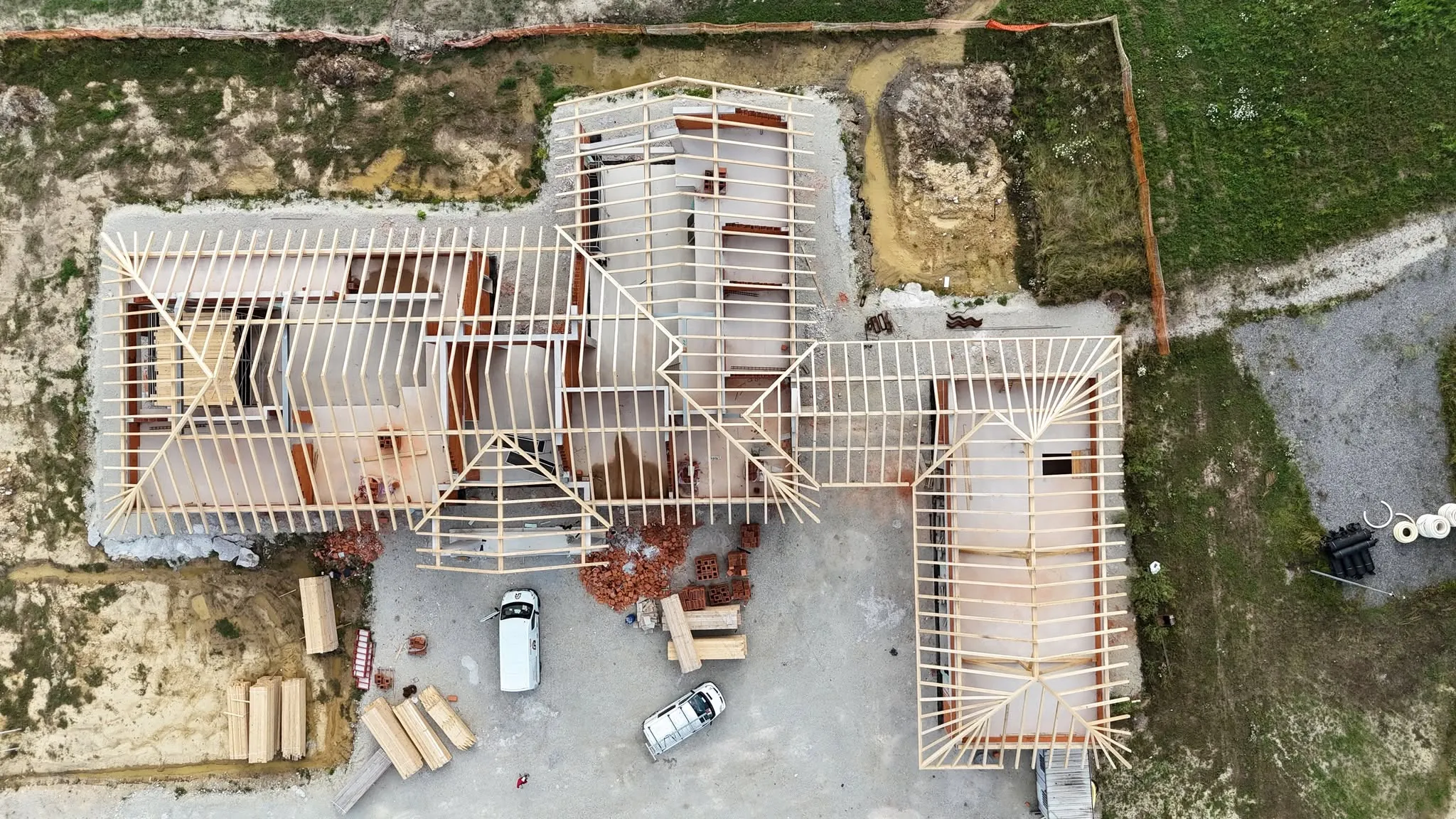

Celoten tloris istega razvejanega ostrešja, fotografiran navpično iz zraka
Celota. Različne smeri, usklajeni stiki.

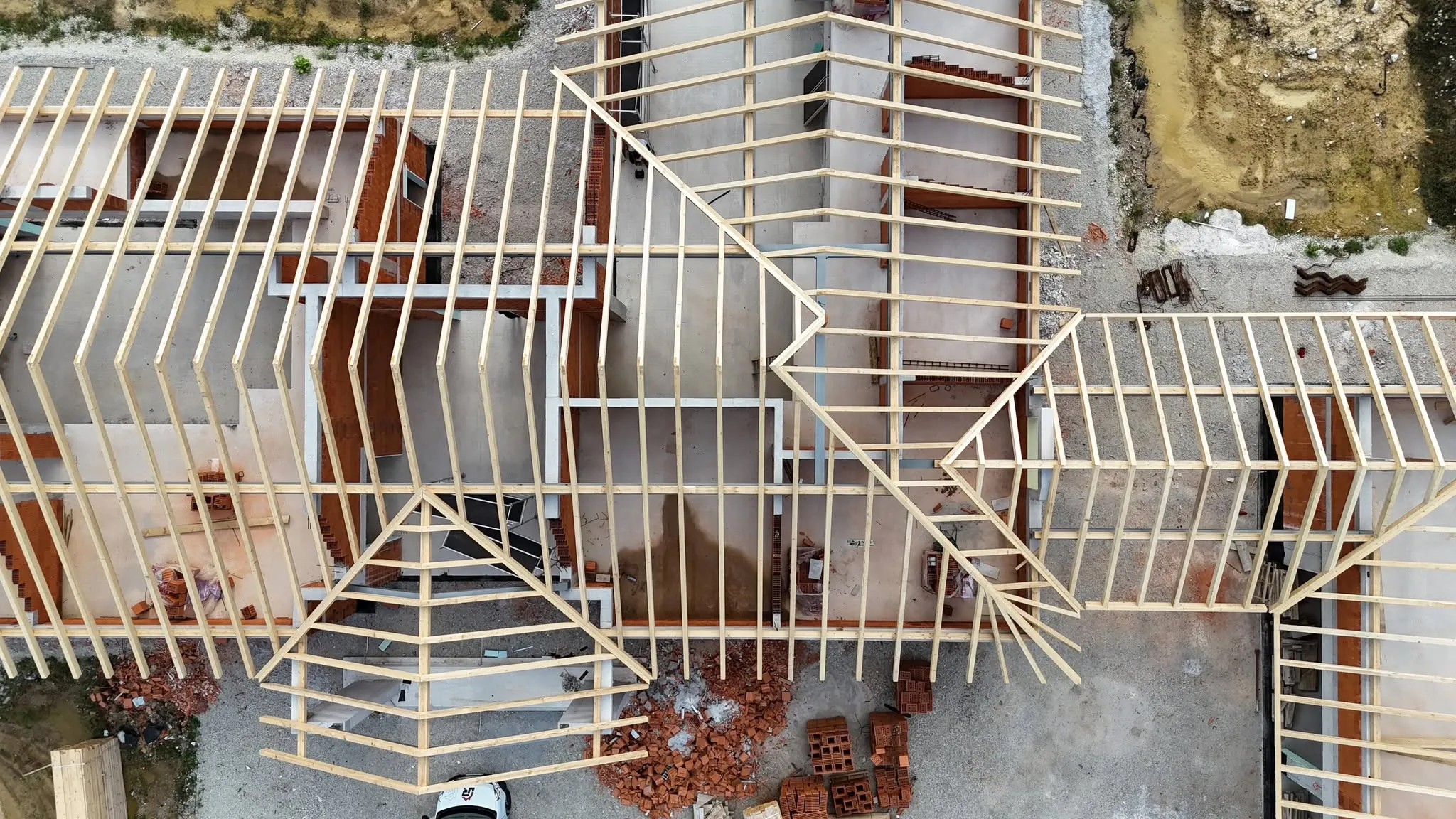

Bližnji pogled na osrednji stik strešin, lesene lege in špirovce istega objekta med montažo
Od blizu. Kjer se srečajo posamezne strešine.

FOTOGRAMETRIJA

Iz fotografij.
V prostor.

Obstoječi objekt postane digitalna podlaga. Poglejte, kako smo ta zajem povezali v celoto.

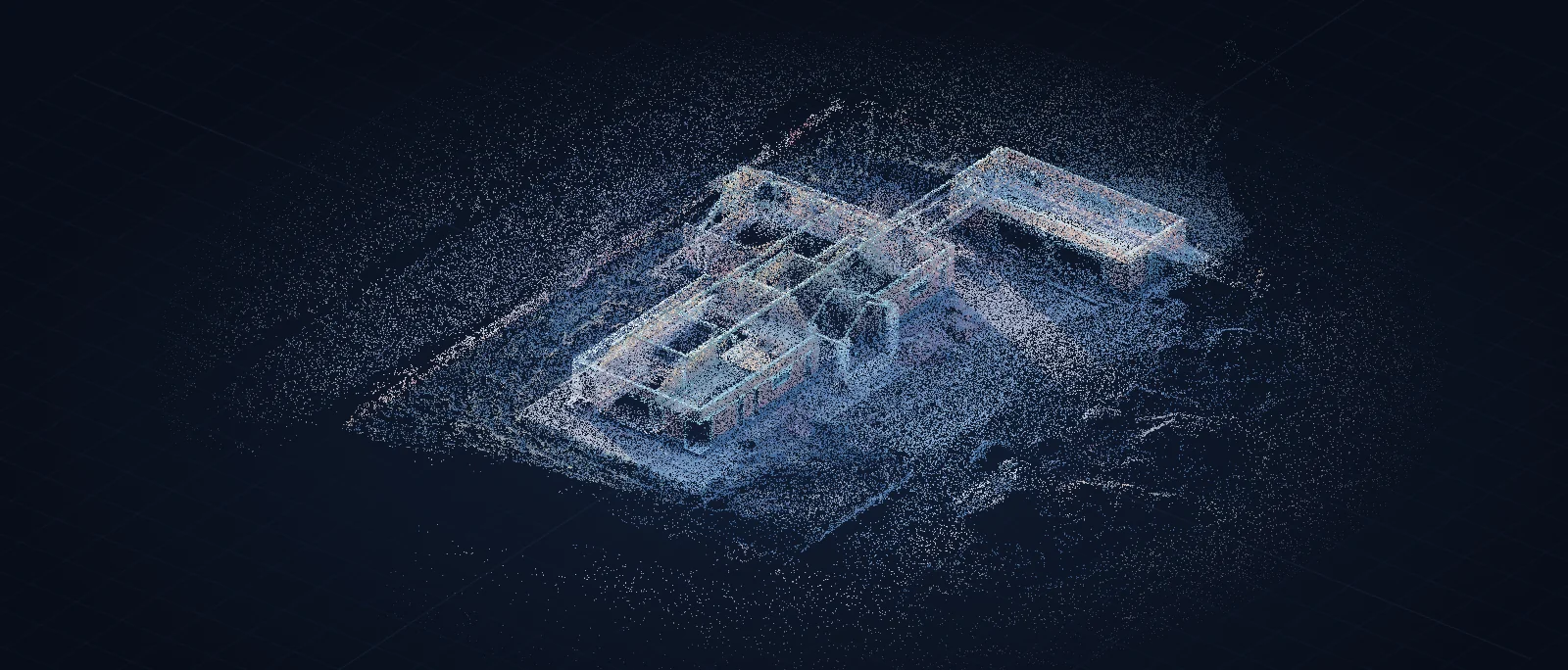

Dejanski oblak točk objekta iz zajema WebODM

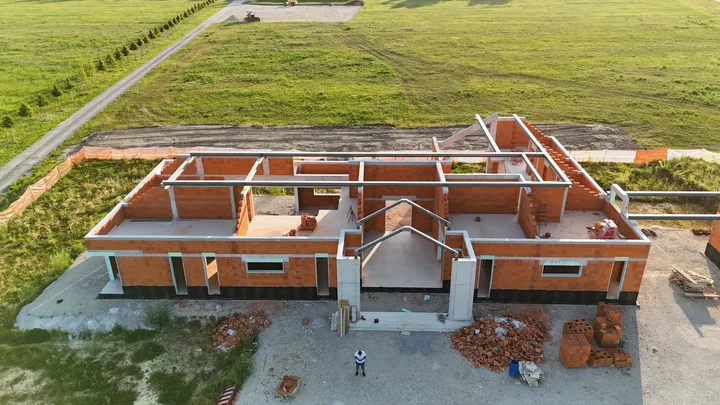

Fotografija istega objekta iz zajema, pogled 1
POGLED 01

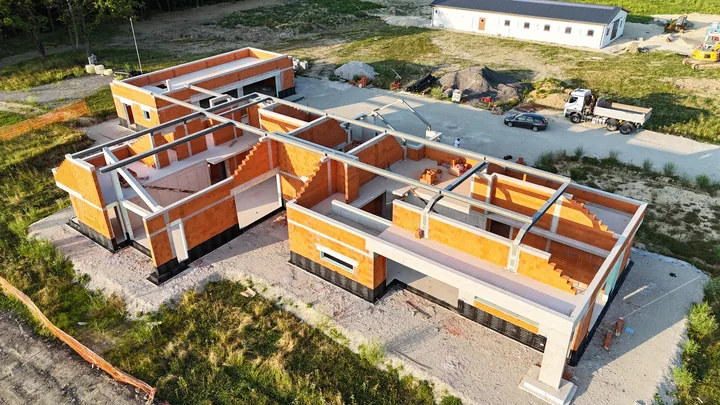

Fotografija istega objekta iz zajema, pogled 2
POGLED 02

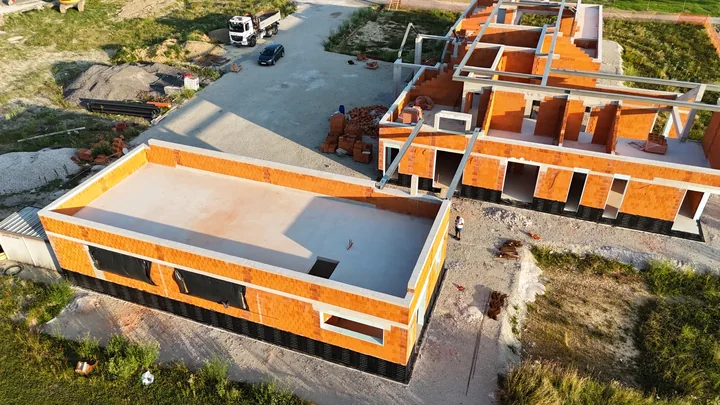

Fotografija istega objekta iz zajema, pogled 3
POGLED 03
DEJANSKI ZAJEM · 104 FOTOGRAFIJE

104 pogledov. Ena celota.

Objekt zajamemo iz različnih smeri. Fotografije se prekrivajo in pokažejo iste detajle iz več zornih kotov.

Vizualna razlaga postopka z dejanskimi podatki zajema.

02POVEZANE STREŠINE

Več smeri. Ena celota.

MD0053

Razgiban tloris. Različne smeri streh. En pregled nad vsemi stiki.

POGLED V KONSTRUKCIJOMD0053

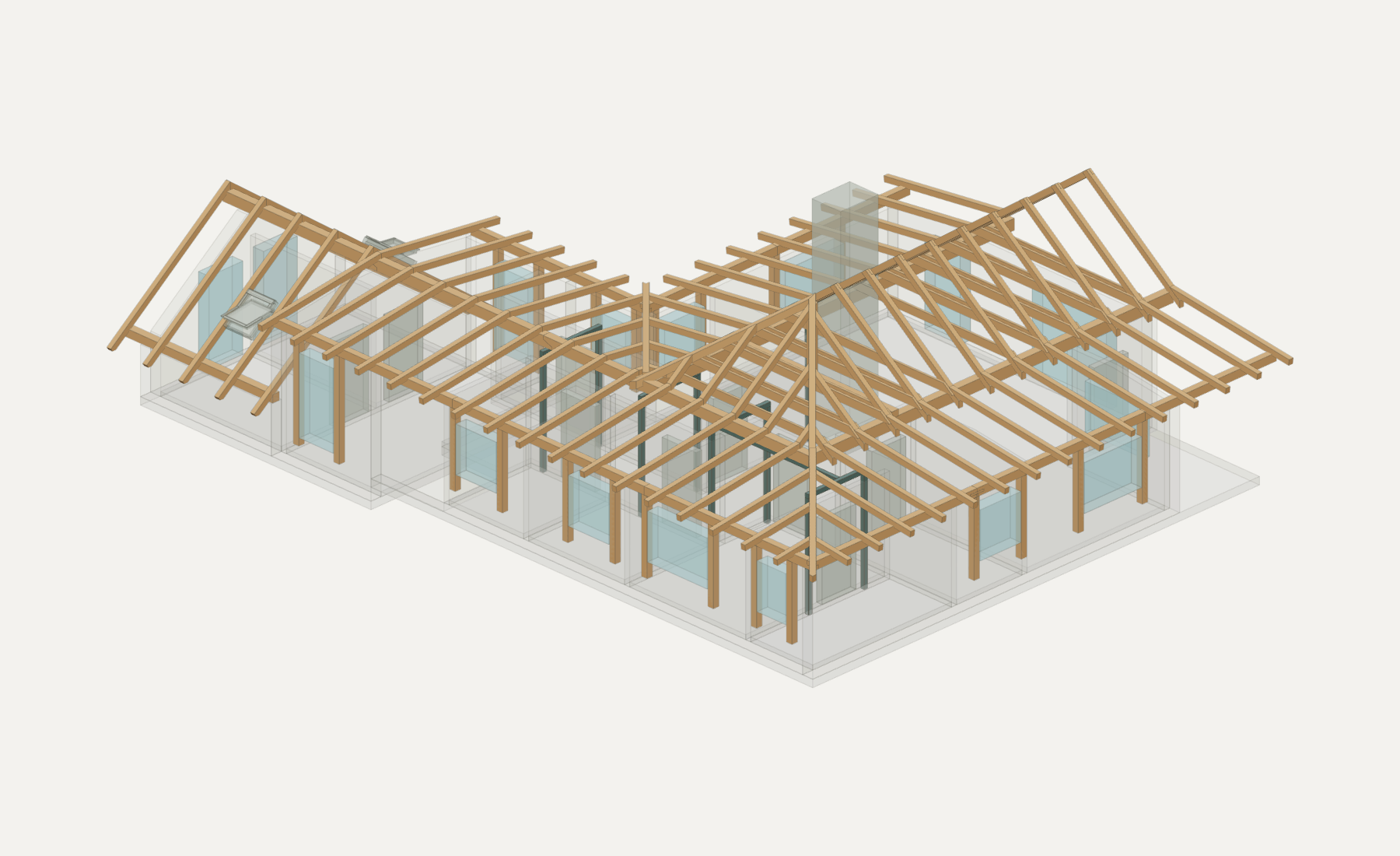

3D model konstrukcije MD0053: Več smeri. Ena celota.
Detajli, povezani v celoto.

Oglejte si konstrukcijo z vseh strani.

Zamisel.

Strešine nad tlorisom v obliki črke L se srečajo v žloti. Odprtine in različne višine dodajo svoje zahteve.

Priprava.

3D pogled razkrije odnos med leseno konstrukcijo, zidovi in odprtinami. Obrnite model in poglejte, kako se smeri povežejo.

V detajlih.

  • 158 lesenih elementov
  • Več povezanih strešin
  • Pregled odprtin in podpor

03GEOMETRIJA STIKOV

Natančnost v vsaki smeri.

MD0059

Poševno sleme, leseni elementi in jekleni nosilci v skupnem modelu.

POGLED V KONSTRUKCIJOMD0059

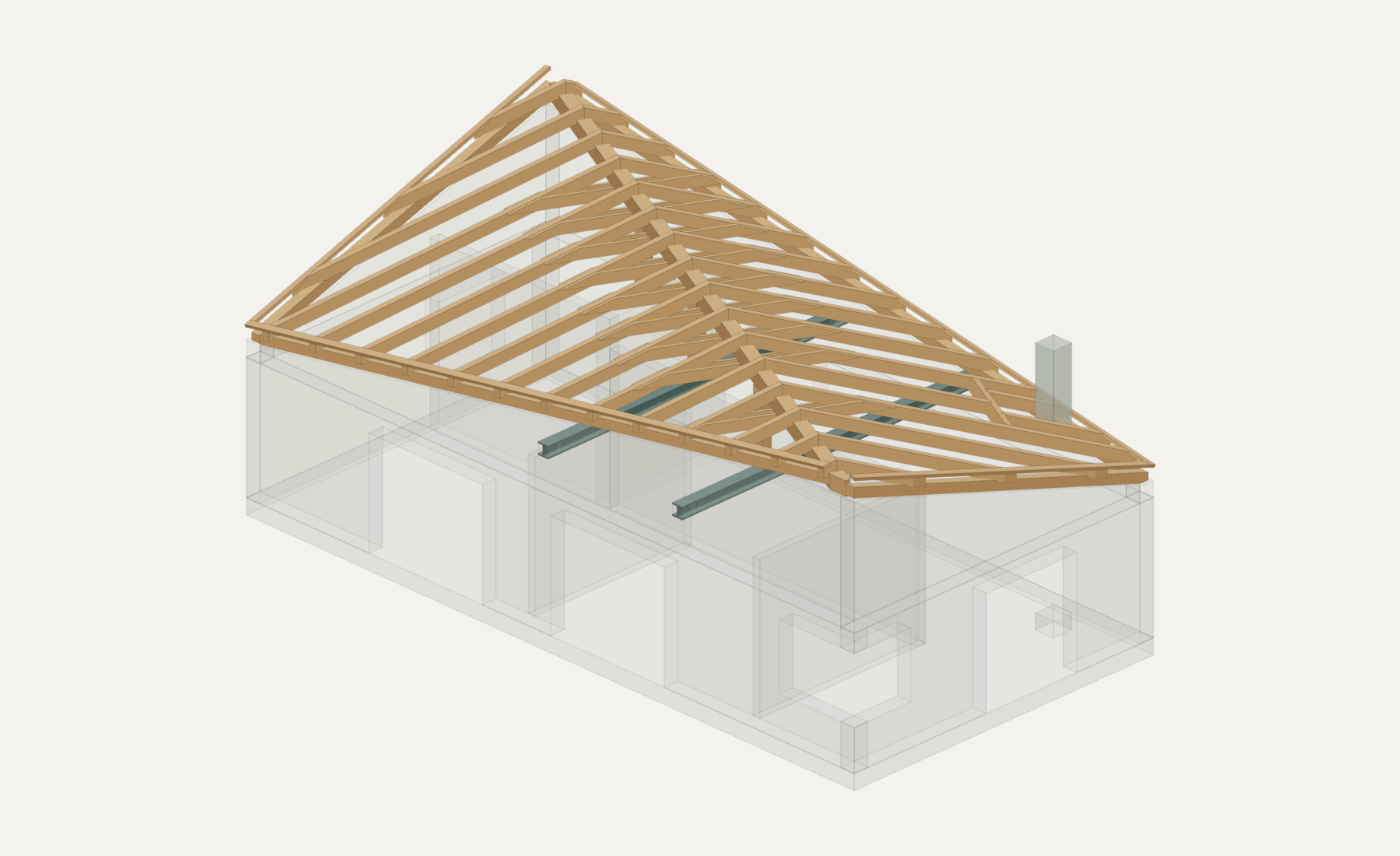

3D model konstrukcije MD0059: Natančnost v vsaki smeri.
Detajli, povezani v celoto.

Oglejte si konstrukcijo z vseh strani.

Zamisel.

Smer slemena se razlikuje od smeri zunanjih zidov. To določa razporeditev špirovcev in njihove stike s podporami.

Priprava.

Konstrukcijo pogledamo kot celoto, nato skozi posamezne detajle. Model pokaže tudi jeklene nosilce in prehod ob dimniku.

V detajlih.

  • Lesena strešna konstrukcija
  • Koordinacija lesa in jekla
  • Pregled geometrije ostrešja

04RITEM KONSTRUKCIJE

Jasna linija. Premišljen detajl.

V17

Čista dvokapna oblika. Ponavljanje, pri katerem ima vsak kos svoje mesto.

POGLED V KONSTRUKCIJOV17

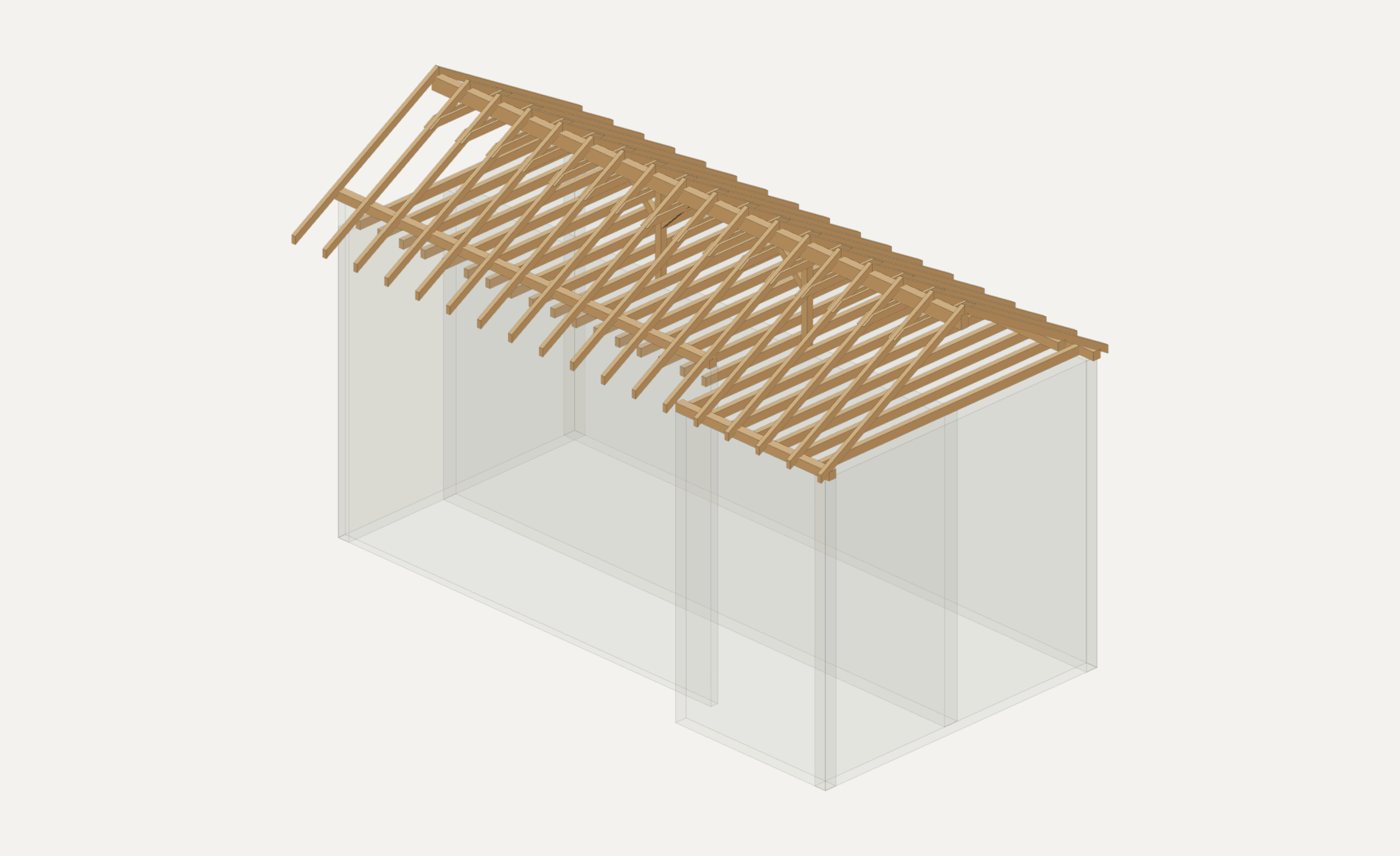

3D model konstrukcije V17: Jasna linija. Premišljen detajl.
Detajli, povezani v celoto.

Oglejte si konstrukcijo z vseh strani.

Zamisel.

Podolgovato ostrešje poveže niz špirovcev z legami in podporami objekta.

Priprava.

Pregleden model omogoča pogled na celotno zaporedje, razpone in stike. Dobra priprava se začne z jasno geometrijo.

V detajlih.

  • 103 leseni elementi
  • Dvokapna strešna konstrukcija
  • Pregled leg in špirovcev

05OD MODELA DO MONTAŽE

Vsak element. Na svojem mestu.

MD01012

Les, jeklo in obstoječi objekt. Usklajeni v modelu, povezani na terenu.

POGLED V KONSTRUKCIJOMD01012

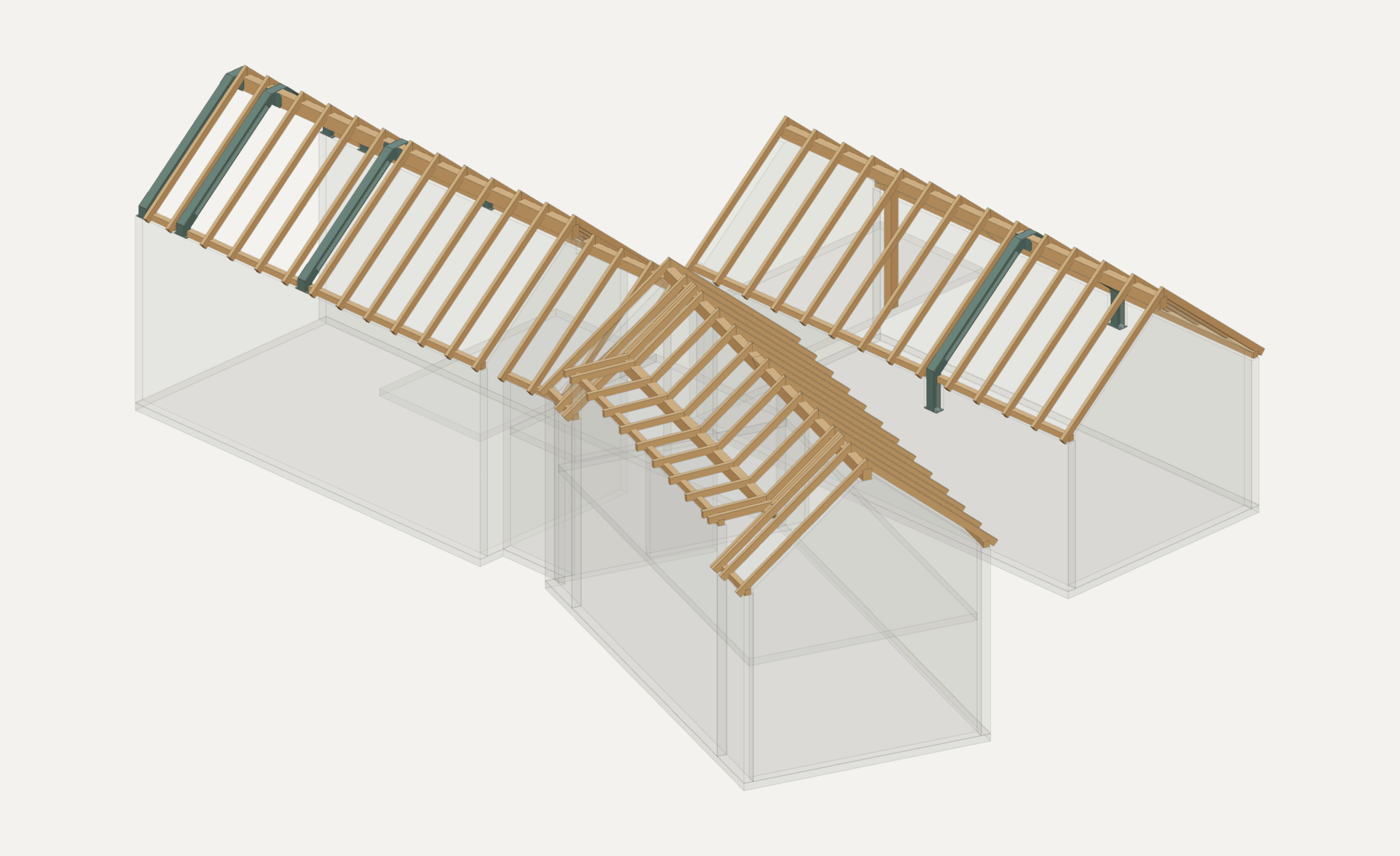

3D model konstrukcije MD01012: Vsak element. Na svojem mestu.
Detajli, povezani v celoto.

Oglejte si konstrukcijo z vseh strani.

Zamisel.

Leseno ostrešje se navezuje na jekleno podkonstrukcijo in opore objekta. Vsak stik je del skupne geometrije.

Priprava.

Celoten model poveže položaje elementov z obdelavami za izdelavo. Isti špirovec lahko spremljate od priprave BTL do njegovega mesta v ostrešju.

V detajlih.

  • 138 lesenih elementov
  • BTL priprava posameznih kosov
  • Usklajen model konstrukcije
Od obdelave do montaže — poglejte prikaz

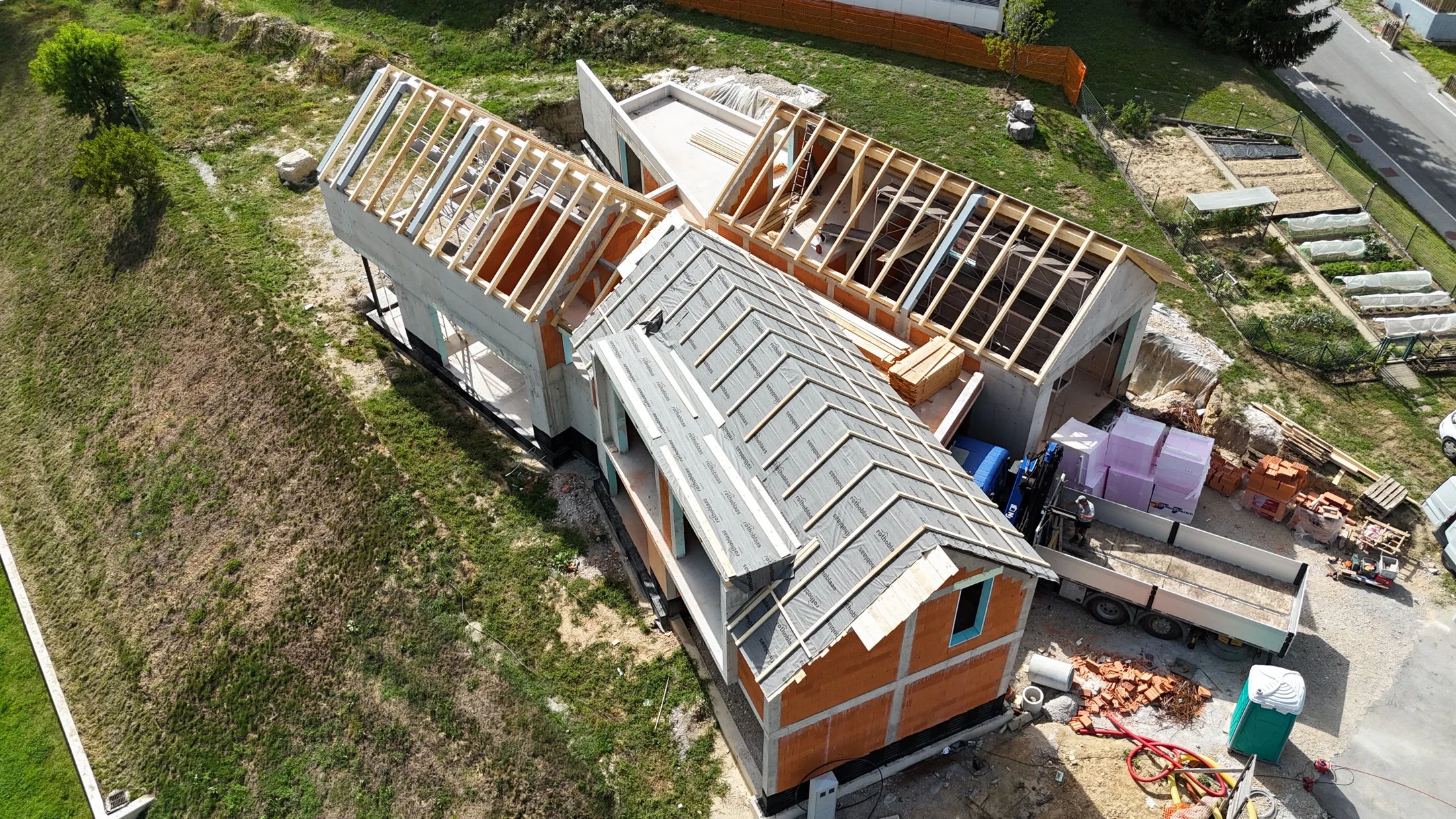

Izvedeno ostrešje MD01012 z leseno konstrukcijo in jeklenimi podporami, pogled iz zraka
MD01012 · Konstrukcija na objektu.

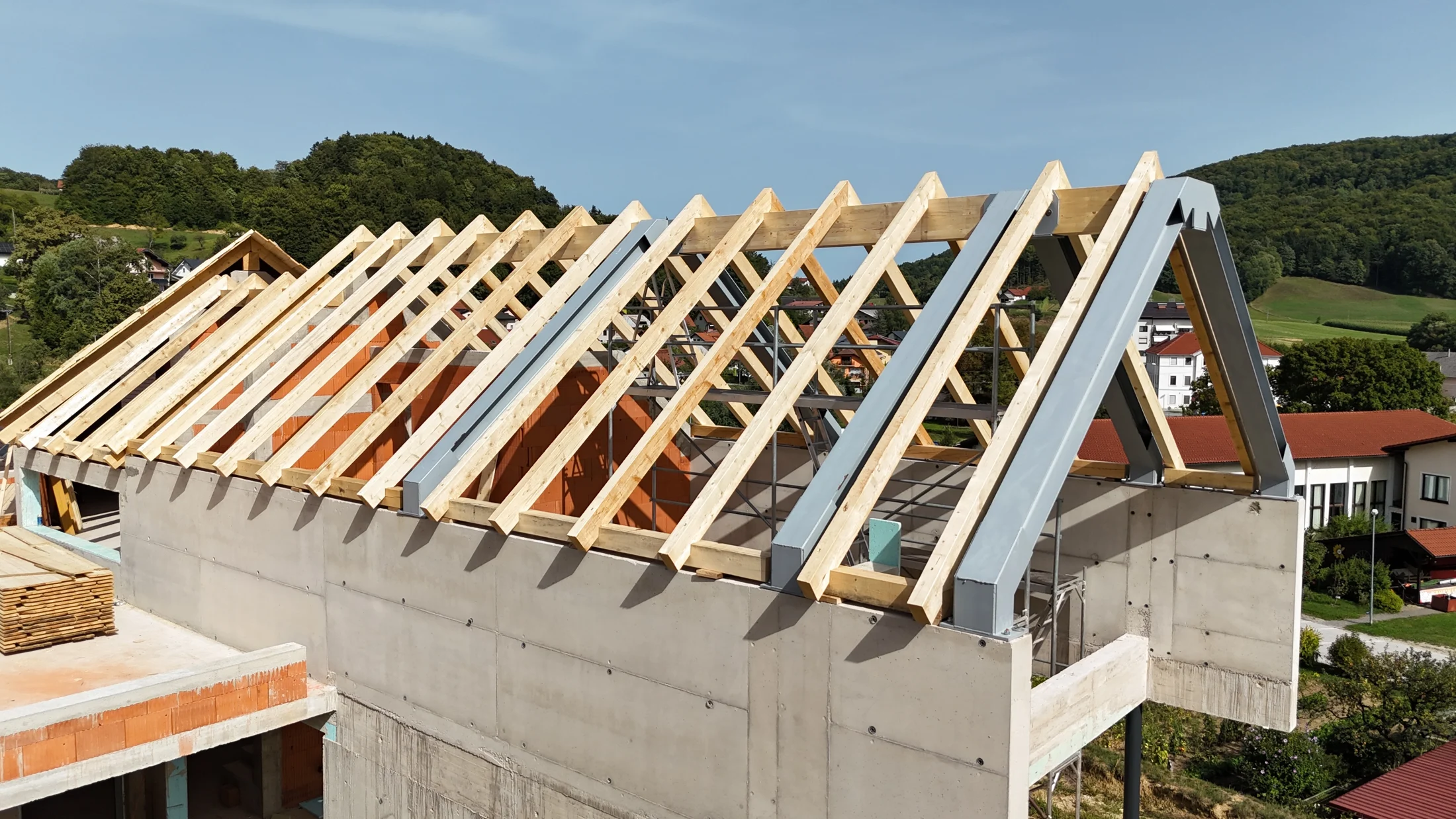

Detajl izvedbe MD01012: leseni špirovci, lege in njihovi stiki na objektu
Ko detajl iz modela dobi svoje mesto na terenu.

NASLEDNJI PROJEKT JE LAHKO VAŠ.

Dobra priprava.
Že od prvega pogovora.

Pošljite podloge in kratek opis. Skupaj določimo, kaj vaša delavnica in ekipa na terenu potrebujeta.

Pošljite projekt v pregled
